家具の寸法表の見方

カタログに書かれた幅や高さは、家具を置く場所を考えるための基本情報です。デスクの足元や収納の中など、実際に使う部分にも寸法があります。この記事では、寸法表と図面の読み方を紹介します。

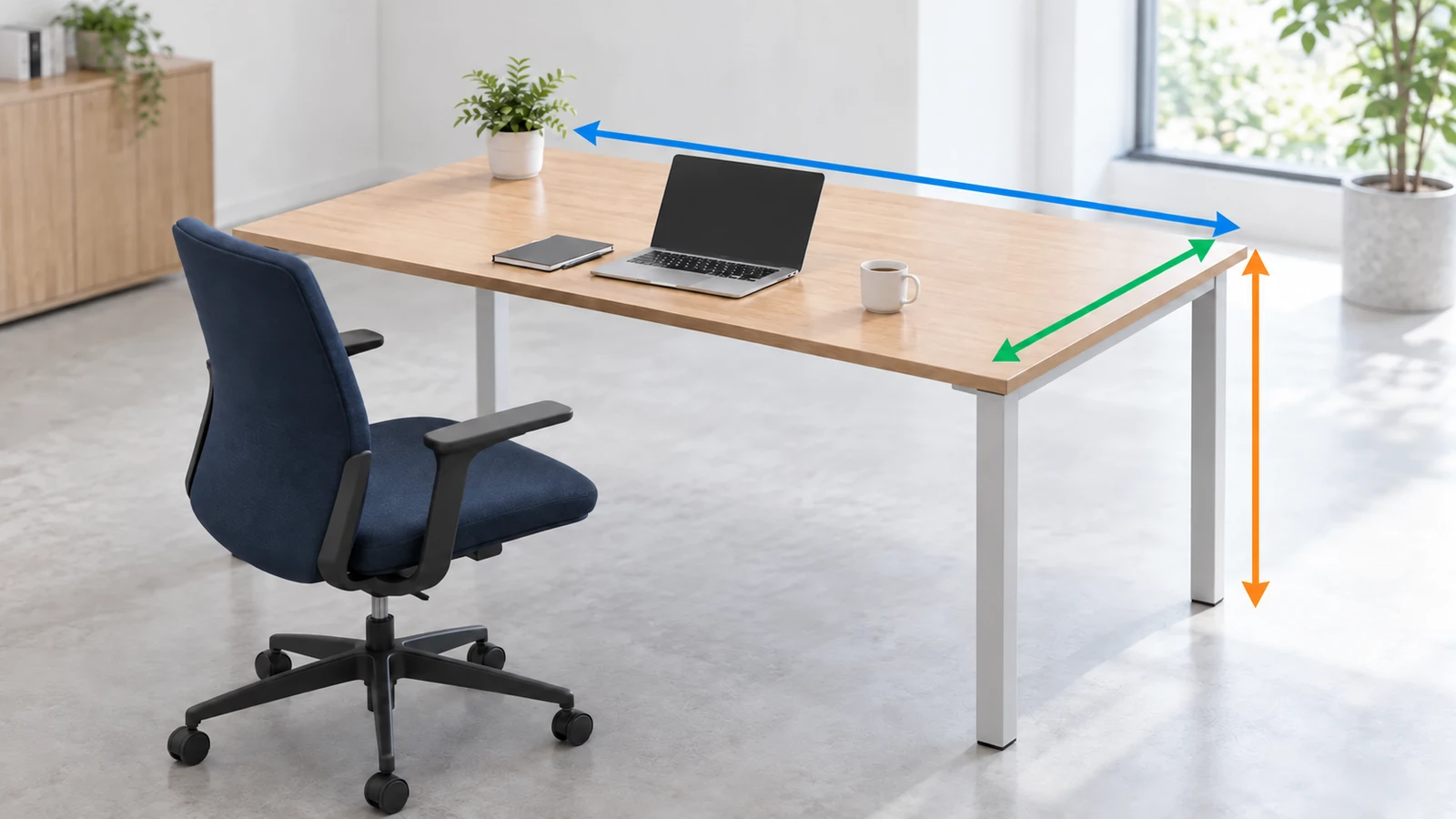

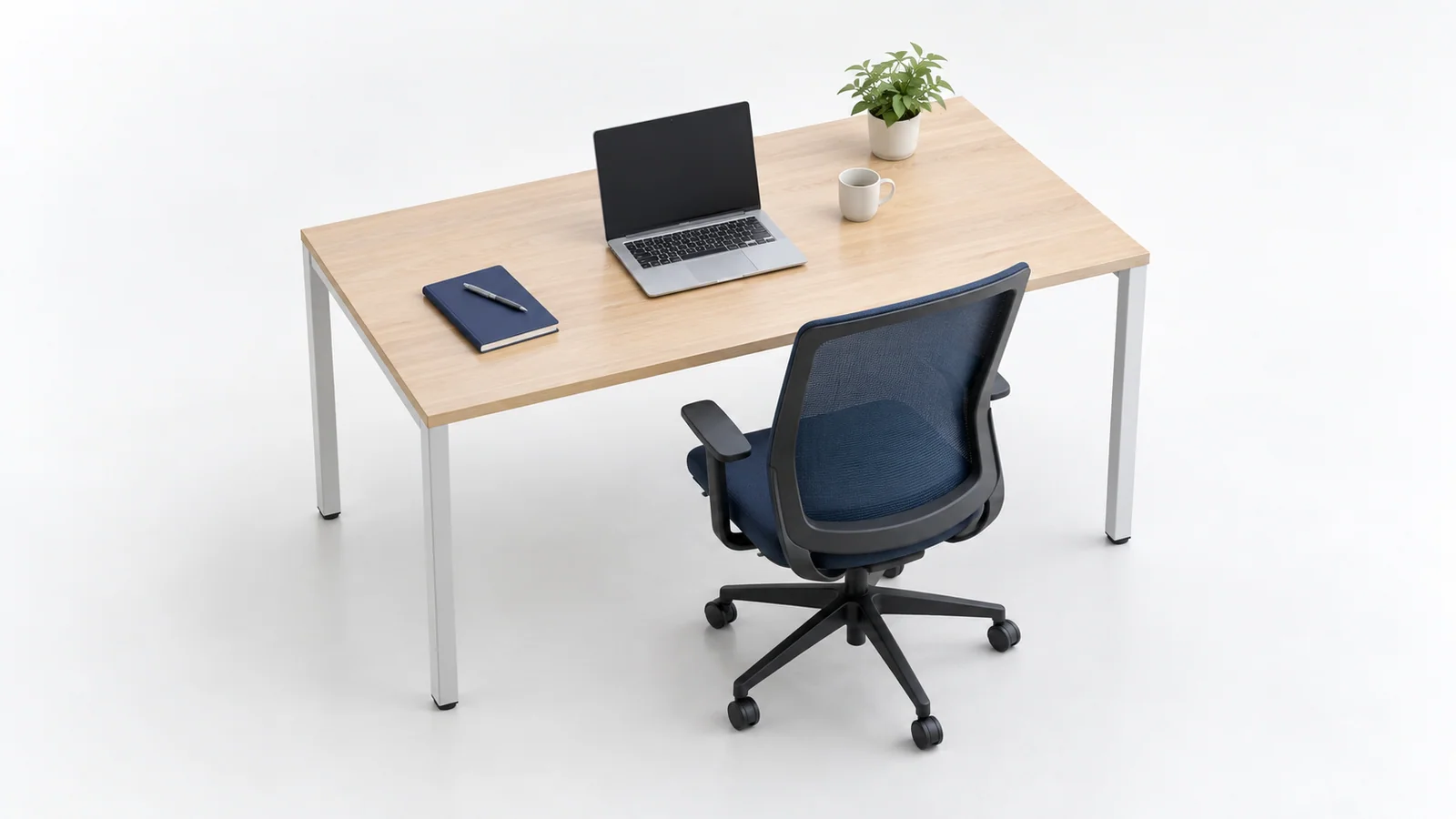

W・D・Hの意味

家具の寸法表には、次の記号が使われます。

たとえば「W1200×D700×H720mm」なら、幅1200mm、奥行き700mm、高さ720mmです。まず家具の外寸を読むと、部屋のどこに置けるか、ほかの家具と高さをそろえられるかを考えられます。単位がmmかcmかも、合わせて確認しておきましょう。

天板の幅は、パソコンや書類を並べる広さの目安です。一方、椅子と足が入る場所は、天板の下にある脚や補強材、配線ダクトなどを除いた空間になります。

仮の寸法で、幅1200mmの机に、1000mmの脚間があるとします。その中に幅300mmのワゴンを置くと、残る幅は「1000−300＝700mm」です。

高さも、天板の上面までと、天板下の補強材まででは違います。膝や太もも、椅子の肘掛けが入るかを調べるときは、下面の部材までの高さが手がかりになります。

チェア全体の幅や奥行きは、席に並べるときや通路との関係を考えるための寸法です。座り方に関わるのは、座面の高さ・幅・奥行きなどです。

高さ調整付きのチェアでは、座面高が最も低い位置から高い位置まで、どの範囲に動くかが示されます。肘掛け付きなら、肘掛け上端までの高さも、デスクに近づけるか、机の下へ収められるかに関わります。

背もたれを倒した状態では、チェアの後ろにも空間を使います。図面にリクライニング時の寸法がある場合は、通常の奥行きと合わせて読むと、壁や通路との位置関係を考えやすくなります。

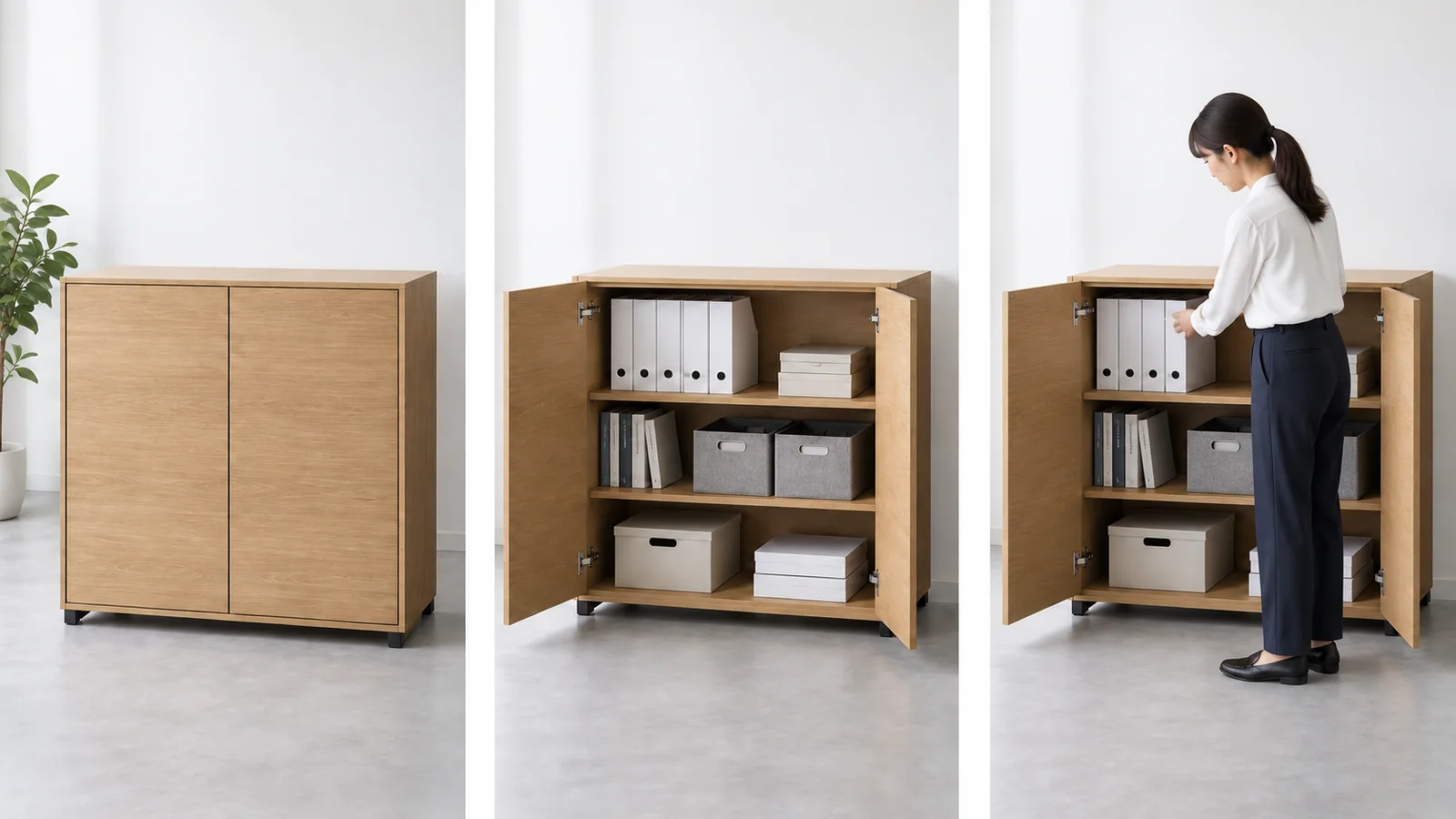

収納家具は、本体の外寸に加えて、棚や引き出しの内寸が必要です。A4ファイルなら、紙そのものではなく、ファイルの表紙や背の大きさまで収まる高さと奥行きが目安になります。

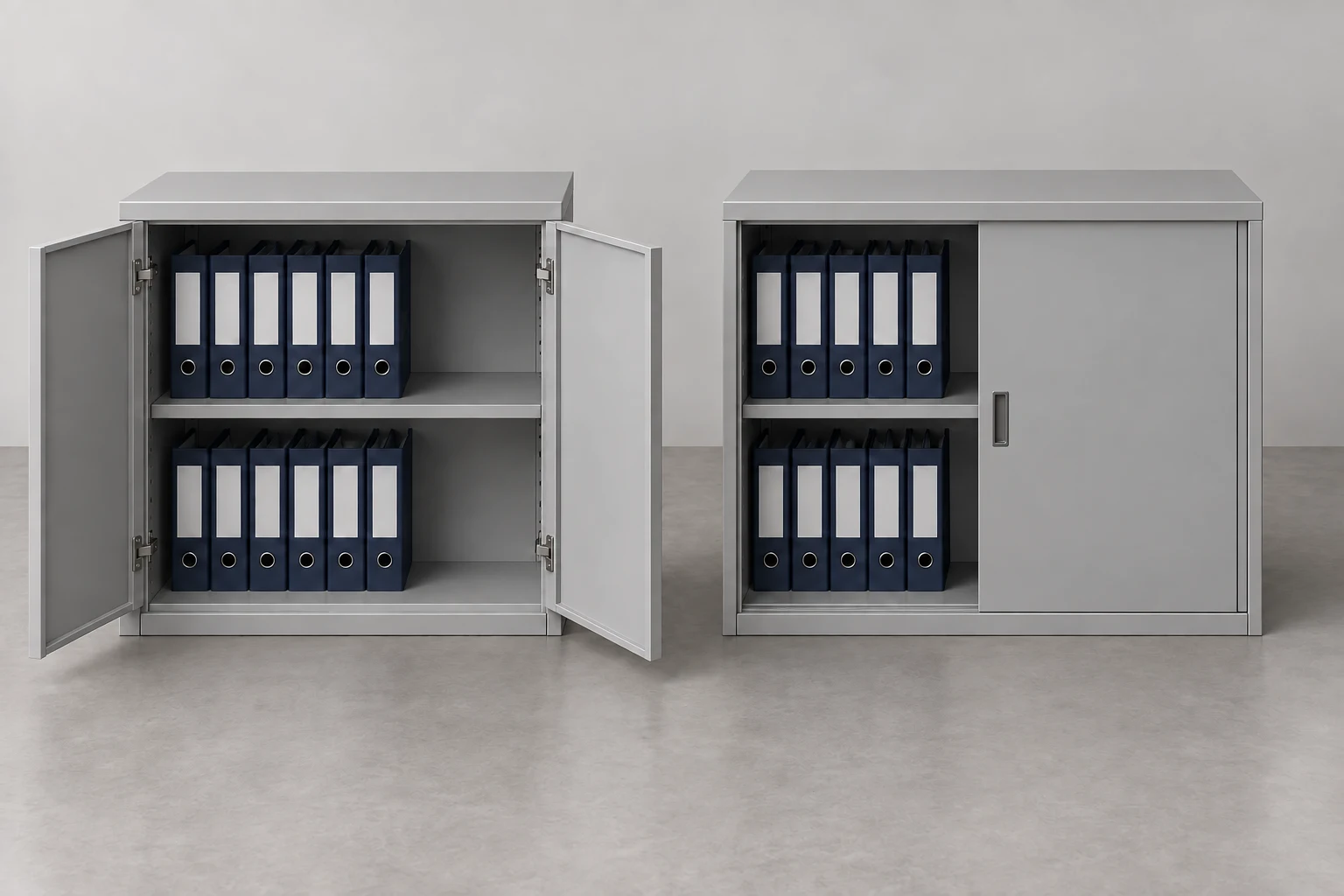

大きな箱を入れる場合は、棚の中に収まるだけでなく、扉を開いた部分を通せることも必要です。引き戸は開けた側にもう一枚の扉が残るため、一度に開く幅が本体の幅より狭くなります。内寸と、出し入れに使える開口寸法を合わせて見てみてください。

昇降デスクは、最も低い高さと高い高さを、使いたい姿勢に照らして読みます。折りたたみ家具なら、使用時と収納時の寸法が、置く場所と片付ける場所の計画に役立ちます。

動く途中に、収納や周囲の家具へぶつからないことも必要です。昇降デスクの配線は、最高位置で引っ張られず、低い位置では挟まれないよう、製品の取扱説明書に沿って用意してください。
