IPカメラとアナログカメラの違い

防犯カメラを調べると、「IPカメラ」や「アナログカメラ」という言葉を目にします。どちらも映像を撮影するカメラですが、撮影した映像を送る方法や、接続する録画装置が異なります。

特に、すでに防犯カメラを設置している建物では、カメラの種類によって既存の配線を再利用できるか、録画装置も交換する必要があるかなど、更新方法が変わってきます。

この記事では、IPカメラとアナログカメラの違いや特徴、既存設備を更新する際の選び方を紹介します。

IPカメラとアナログカメラの違い

IPカメラとアナログカメラの大きな違いは、撮影した映像を送る方法です。IPカメラは映像をデジタルデータに変換し、ネットワークを通じて送ります。一方、アナログカメラは、主に同軸ケーブルを使って映像信号を録画装置へ送ります。

IPカメラは「ネットワークカメラ」とも呼ばれ、ネットワークを利用した映像管理に適しています。

アナログカメラは、カメラと録画装置を同軸ケーブルで接続する構成が基本です。すでに同軸ケーブルが敷設されている建物では、その設備を活用できることが特徴です。

IPカメラの仕組み

IPカメラは、撮影した映像をカメラ内部でデジタルデータに変換し、ネットワークを通じて送るカメラです。LANケーブルによる有線接続が広く利用されており、Wi-Fiに対応したタイプもあります。ネットワークに接続することで、録画装置やパソコン、映像管理ソフトなどからカメラの映像を扱うことができます。複数のカメラをまとめて管理したり、映像を記録したりするシステムを構築しやすいことが特徴です。

LANケーブルとPoEによる接続

IPカメラの接続でよく使われるのが、PoE（Power over Ethernet）という技術です。PoEは、対応するLANケーブルと機器を使って、映像の通信と電源供給をまとめて行う仕組みです。通常、カメラを動かすには電源が必要ですが、PoEに対応したカメラであれば、PoE対応スイッチなどの給電機器からLANケーブルを通じて電力を供給できます。そのため、カメラの設置場所に電源コンセントがない場合でも、LANケーブルを利用して電源を確保できることがメリットです。

ただし、カメラと給電機器の双方が対応している必要があり、必要な電力や配線距離も考慮する必要があります。

録画や映像管理の方法

IPカメラの録画には、NVR（Network Video Recorder：ネットワークビデオレコーダー）と呼ばれる装置がよく使われます。NVRは、ネットワークを通じてカメラから送られてきた映像データを保存する機器です。そのほか、サーバーやクラウドサービスを利用して録画・管理する方法もあります。

IPカメラはネットワークを利用するため、インターネットへの接続が必須だと思われるかもしれませんが、社内ネットワークだけで録画や閲覧を行う構成もあります。一方、クラウドへの録画や外出先からの遠隔閲覧では、インターネット接続が必要になります。

また、IPカメラにはIPアドレスの設定やアクセス権限の管理なども関係します。会社のネットワークへ接続する場合は、情報システム担当者とネットワーク構成や管理方法を確認しておくことが大切です。

アナログカメラの仕組み

アナログカメラは、主に同軸ケーブルを使って映像信号を送るカメラです。録画には、DVR（Digital Video Recorder：デジタルビデオレコーダー）と呼ばれる装置が使われます。DVRは、アナログカメラから送られた映像信号をデジタルデータに変換して保存する録画装置です。

LANケーブルと同軸ケーブルの違い

IPカメラとアナログカメラでは、接続するケーブルや端子も異なります。IPカメラの有線接続では、主にLANケーブルが使われます。LANケーブルの一般的な接続端子はRJ45です。一方、アナログカメラでは同軸ケーブルが使われ、BNCと呼ばれる端子で接続する構成がよく見られます。

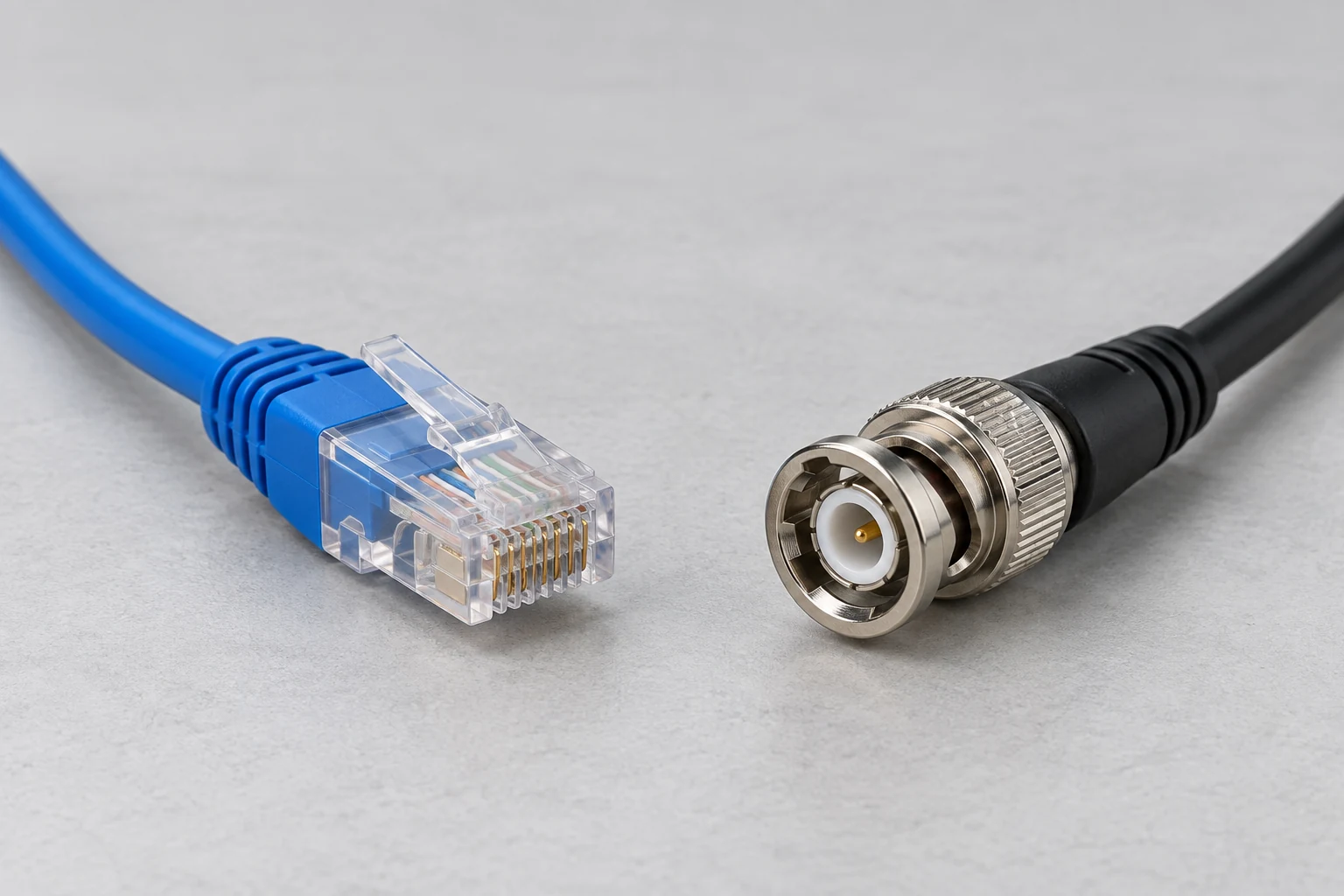

LANケーブルと同軸ケーブルの端子

12

1. LANケーブルのRJ45端子
2. 同軸ケーブルのBNC端子

アナログカメラには複数の映像信号規格があり、高解像度で撮影できるタイプもあります。そのため、アナログカメラだから必ず画質が低いというわけではありません。

ただし、カメラとDVRを組み合わせるには、映像信号の規格や解像度などが対応している必要があります。接続端子の形状が同じでも、すべての機器を組み合わせられるわけではありません。

既存の同軸ケーブルを利用できることは、アナログカメラの大きなメリットです。例えば、建物の壁や天井の内部に配線されたケーブルを再利用できれば、新たにケーブルを敷設する工事を減らせる場合があります。

遠隔閲覧・AI検知への対応

遠隔閲覧

IPカメラは、ネットワークを利用して映像を送るため、対応するシステムを使うことで、離れた場所から映像を確認できます。例えば、複数の店舗に設置した防犯カメラの映像を本社でまとめて閲覧したり、外出先からスマートフォンで確認したりする使い方です。

アナログカメラでも、ネットワークに対応したDVRや映像管理システムを利用すれば、遠隔閲覧が可能です。つまり、遠隔閲覧ができるかどうかは、IPカメラかアナログカメラかという違いだけでなく、録画装置や管理システムの機能によって決まります。

AI検知・映像検索

防犯カメラには、AIを利用して人物や車両を検知したり、条件に合う映像を検索したりできるシステムがあります。IPカメラでは、カメラ内部でAI処理を行うタイプのほか、録画装置やサーバー、クラウド側で映像を分析するタイプもあります。

アナログカメラの映像でも、対応する録画装置や管理システムを利用することで、人物・車両の検知などを行える場合があります。

ただし、使用できる機能は機器の組み合わせによって異なります。例えば、既存のアナログカメラを残したまま録画装置だけを交換する場合、録画の検索機能や遠隔閲覧機能を改善できることがありますが、カメラ自体の解像度や撮影範囲は変わりません。映像を詳しく確認できるようにしたい場合は、カメラ本体の更新も合わせて考える必要があります。

既存カメラと配線の再利用

すでに防犯カメラを設置している施設では、カメラや配線をすべて交換する方法だけでなく、使える設備を残して部分的に更新する方法もあります。代表的な更新方法は次のとおりです。

ビデオエンコーダーによるネットワーク化

既存のアナログカメラを残しながら、ネットワークを使った映像管理へ移行する方法として、ビデオエンコーダーがあります。ビデオエンコーダーは、アナログカメラから送られてきた映像信号をデジタルデータに変換し、ネットワークへ送る機器です。

例えば、複数の施設にアナログカメラが設置されていて、カメラを一度に交換することが難しい場合でも、対応するビデオエンコーダーを利用すれば、既存カメラの映像をネットワーク対応の管理システムへ取り込むことができます。

ビデオエンコーダーによる接続例

1234

1. 既存のアナログカメラ
2. ビデオエンコーダー
3. 同軸線
4. LAN線

カメラの映像を一元管理したいものの、既存設備をすぐに全交換することが難しい施設などに向いています。

ただし、エンコーダーが対応する映像信号の規格や、管理システムとの互換性を確認する必要があります。

既存の同軸ケーブルを使ったIPカメラへの更新

アナログカメラからIPカメラへ交換する場合、通常はネットワークに対応した配線が必要です。しかし、既存の同軸ケーブルを利用してIPカメラを接続できる変換機器もあります。こうした機器を使えば、建物内部の同軸ケーブルをそのまま利用しながら、IPカメラへ更新できる場合があります。壁や天井の配線工事が難しい施設では、既存配線を活用する方法として役立ちます。

IPカメラとアナログカメラの選び方

新しく防犯カメラを設置する場合は、ネットワークを利用した録画や管理がしやすいIPカメラがおすすめです。特に、複数のカメラをまとめて管理したい場合や、将来的にクラウド管理・遠隔閲覧などの機能を利用したい場合には、IPカメラが適しています。

一方、すでにアナログカメラを設置している施設では、既存のカメラや配線を活用することで、更新費用や工事の負担を抑えられる場合があります。

既存設備を更新する場合には、現在設置されているカメラの種類や台数、配線方式、録画装置の型番などを整理しておくと、交換が必要な機器と再利用できる設備を判断しやすくなります。

カメラの撮影性能を改善したいのか、録画や遠隔管理を便利にしたいのかによっても、適した更新方法は変わってきます。目的に合わせて、カメラ本体だけでなく、録画装置や配線まで含めて比較してみましょう。
