カメラの接続方法と電源の取り方

防犯カメラを設置するとき、LANケーブルを使う有線接続と、Wi-Fiを使う無線接続のどちらがよいか、迷うことはありませんか？

また、防犯カメラを動かすためには電源も必要です。Wi-Fi対応のカメラでも電源コンセントが必要な製品があり、LANケーブル1本で通信と電源供給ができる製品もあります。

この記事では、防犯カメラの接続方法と電源の取り方、それぞれの特徴や選び方を紹介します。

カメラの接続方法と電源の取り方

防犯カメラを設置する際には、映像を送るための「通信方法」と、カメラを動かすための「電源供給方法」を考える必要があります。通信方法には、LANケーブルを使う有線接続や、Wi-Fiによる無線接続などがあります。一方、電源供給には、コンセントから電源アダプターを使う方法や、LANケーブルで電力を送るPoE、バッテリーなどがあります。これらを組み合わせることで、設置場所に合った構成にすることができます。

例えば、建物内にLANケーブルを配線できる場合は、有線接続とPoEを組み合わせることで、通信と電源供給をまとめることができます。一方、LANケーブルの配線が難しい場所では、Wi-Fiを利用し、近くのコンセントから電源を取る方法もあります。

LANケーブルによる有線接続

有線接続は、防犯カメラとネットワーク機器をLANケーブルでつなぐ方法です。ネットワーク機器には「スイッチ」と呼ばれる装置があり、複数のカメラをネットワークへ接続するために使われます。

有線接続はWi-Fiの電波状況に左右されにくく、安定した映像通信を行いやすいことが特徴です。例えば、オフィスや工場などで複数台の防犯カメラを設置し、24時間録画を続けるような場所に向いています。

LANケーブルの配線工事

有線接続では、カメラを設置する場所からネットワーク機器までLANケーブルを配線する必要があります。建物によっては、天井裏や壁の中を通して配線できます。屋外に設置する場合は、配管などを使ってケーブルを保護することもあります。

また、すでにLANケーブルが敷設されている建物では、既存の配線を利用できる場合もあります。ただし、防犯カメラを接続する際には、配線やネットワーク機器が必要な通信速度に対応していることが条件です。

別棟など、LANケーブルだけでは接続が難しい距離にカメラを設置する場合には、光ファイバーや中継機器を利用する方法もあります。

Wi-Fiによる無線接続

Wi-Fi接続は、防犯カメラとネットワークを無線で接続する方法です。LANケーブルを配線する必要がないため、壁や天井への配線工事が難しい場所や、少数のカメラを設置する場合などに向いています。

ただし、Wi-Fiの電波は、カメラとアクセスポイント（Wi-Fiの接続先となる機器）の距離や、壁・金属製の扉などによって弱くなることがあります。例えば、倉庫内に設置したカメラが、入口のシャッターを開けているときは正常に通信できても、シャッターを閉めると通信が不安定になる場合があります。

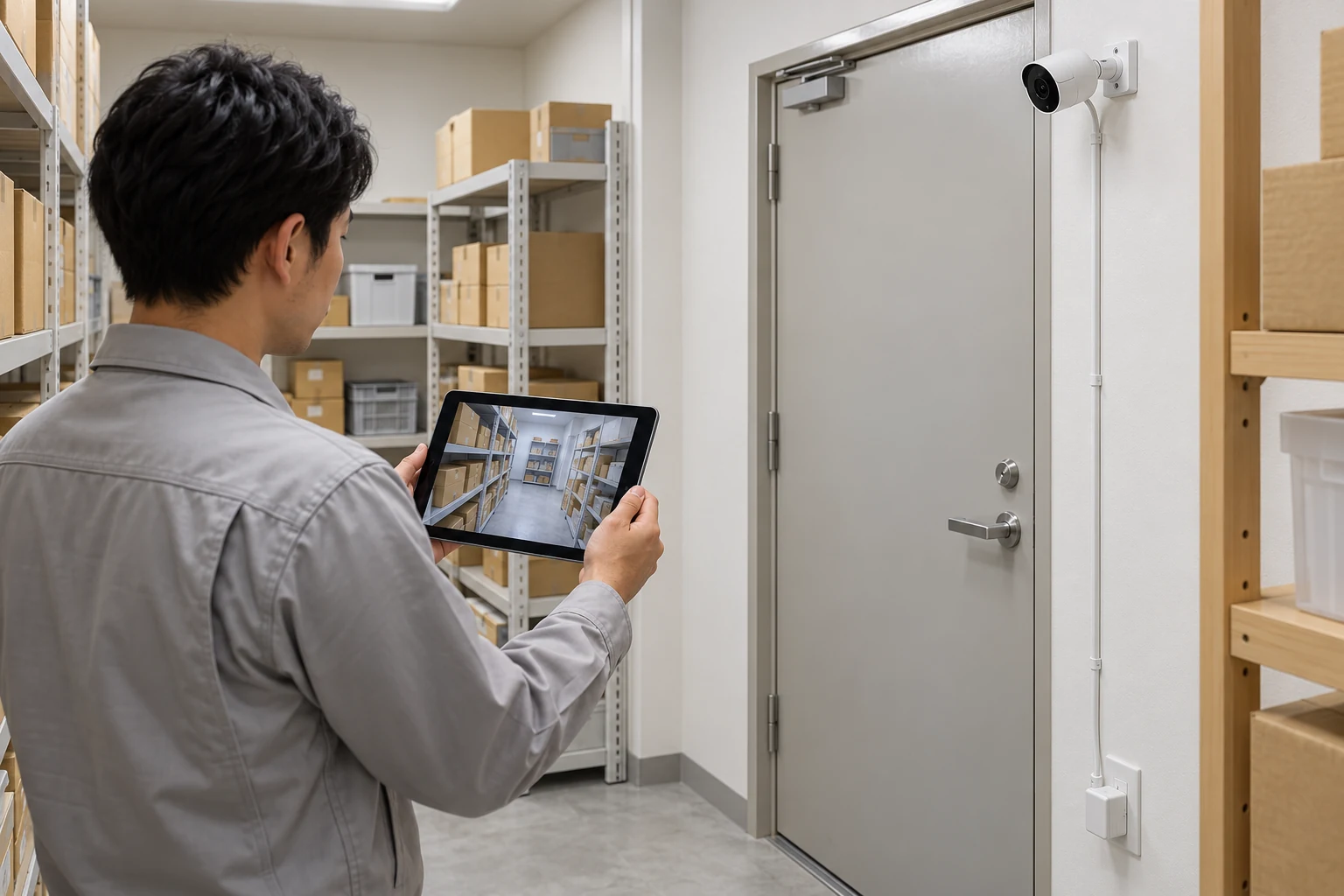

Wi-Fiの電波環境を確認する場面

そのため、Wi-Fiカメラを設置する際には、実際の設置場所で電波の状態を確認することをおすすめします。

また、複数台のカメラを接続する場合には、それぞれのカメラから同時に映像を送っても、正常に録画できることが重要です。

Wi-Fiカメラの電源

Wi-Fiは映像を送るための通信方法であり、カメラへ電源を供給する仕組みではありません。そのため、Wi-Fi対応カメラでも、電源アダプターを使ってコンセントから給電するタイプがあります。電源ケーブルも通せない場所では、バッテリーで動作するタイプが利用できます。

また、Wi-Fiの接続が切れた場合、外部の録画装置への映像送信が止まることがあります。カメラ内のSDカードなどへ録画を続けられる製品もあるため、通信障害が起きた際に録画がどうなるかも確認しておくと安心です。

PoEによる通信と電源供給

PoE（Power over Ethernet）は、LANケーブルを使ってデータ通信と電源供給を行う技術です。PoEに対応した防犯カメラなら、LANケーブル1本で映像の送信と電源供給をまとめることができます。通常、カメラを設置するには通信ケーブルと電源を確保する必要がありますが、PoEを利用すればカメラの近くに電源コンセントを設ける必要がありません。そのため、天井や壁の高い位置、屋外など、電源を確保しにくい場所への設置に向いています。

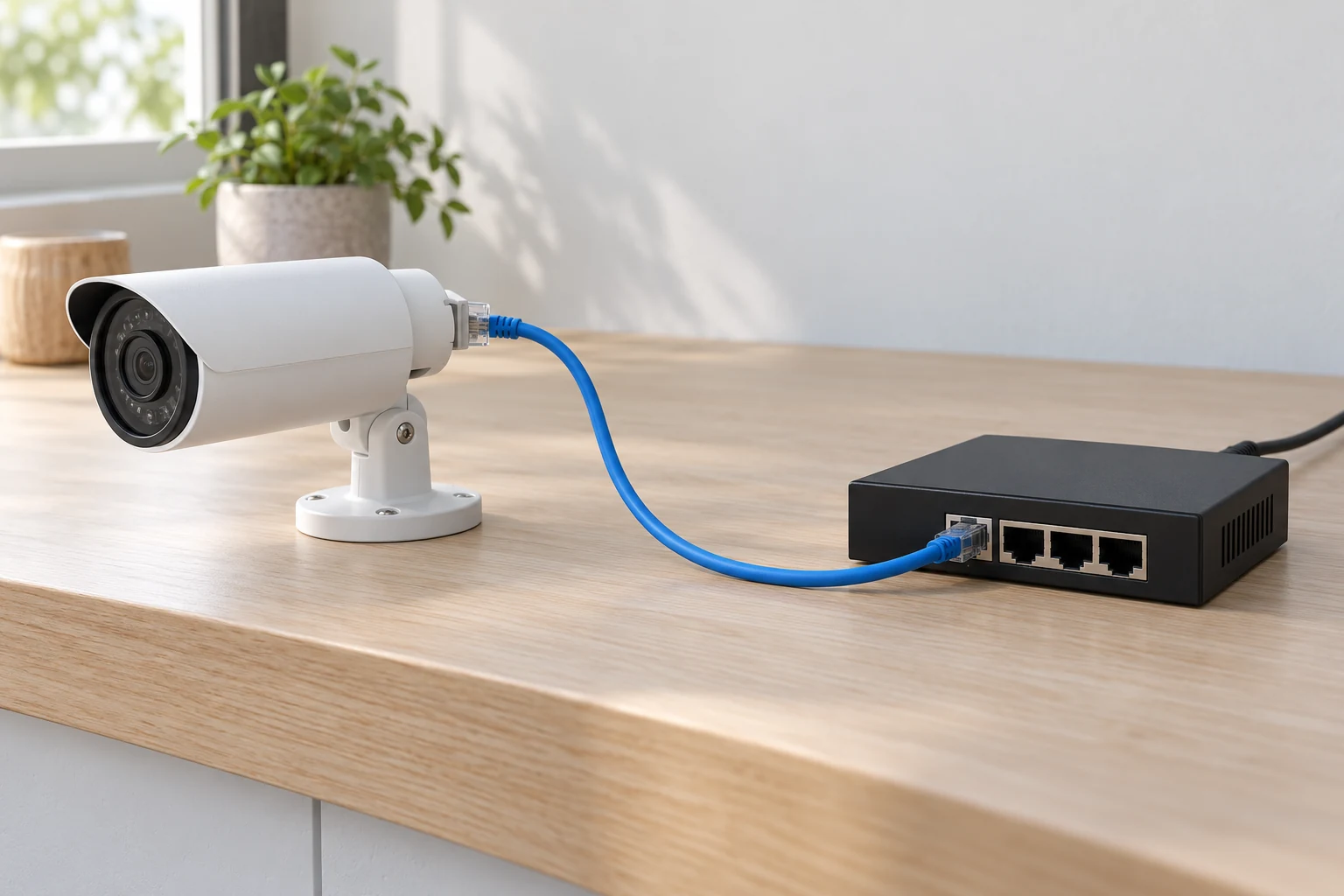

PoEによる接続例

123

1. PoE対応カメラ
2. 通信と給電のLANケーブル
3. PoE対応スイッチ

PoEで電源を供給する機器には、PoEスイッチなどがあります。PoEスイッチは、複数のネットワーク機器を接続する機能に加え、対応する機器へ電力を供給できる装置です。

PoE対応カメラとPoEスイッチの組み合わせ

PoEを利用するには、カメラと給電機器が対応する規格で接続されている必要があります。

また、PoEスイッチには、供給できる電力の上限があります。特に重要なのが、次の2つです。

例えば、8ポートのPoEスイッチであっても、必ず8台すべてのカメラへ十分な電力を供給できるとは限りません。接続するカメラの消費電力の合計が、スイッチ全体の供給可能な電力を超えると、すべてのカメラを正常に動作させられない場合があります。そのため、PoEスイッチを選ぶ際には、接続するカメラの台数だけでなく、それぞれのカメラが必要とする電力にも注目してください。

赤外線照明・ヒーター搭載機の消費電力

防犯カメラの中には、夜間撮影用の赤外線照明や、寒冷地で使用するためのヒーターを搭載した製品があります。こうしたカメラでは、赤外線照明やヒーターが作動すると、通常より多くの電力を消費することがあります。例えば、昼間は正常に動作していても、夜間に赤外線照明が点灯した際に電力が不足すると、カメラが正常に動作しなくなる可能性があります。

PoEスイッチを選ぶ際には、カメラの通常時の消費電力だけでなく、メーカーが指定する最大消費電力や必要なPoE規格を基準に考えることが大切です。

また、独自の給電方式を使用する機器もあるため、端子の形状だけで判断せず、対応する組み合わせで接続してください。

バッテリー式・ソーラー充電

電源コンセントがなく、電源ケーブルの配線も難しい場所では、バッテリーで動作する防犯カメラが利用できます。例えば、一時的な工事現場や仮設の資材置き場など、電源工事を行いにくい場所への設置に向いています。

バッテリー式

バッテリー式は、本体に搭載したバッテリーなどに蓄えた電力で動作するタイプです。電源ケーブルを接続せずに使用できるため、設置場所の自由度が高いことが特徴です。

一方、バッテリーの残量が少なくなった場合には、充電や交換が必要です。また、録画時間や動きを検知する回数、気温などによってバッテリーの持続時間が変わります。

バッテリー式には、人や物の動きを検知したときに録画することで消費電力を抑える製品もあります。24時間の連続録画を行いたい場合には、対応する録画方法と電源の持続時間を確認する必要があります。

ソーラー充電式

ソーラー充電式は、太陽光パネルで発電した電力を使ってバッテリーを充電する方式です。日中に発電した電力をバッテリーへ蓄え、夜間など太陽光がない時間帯にもカメラを動作させます。充電のために頻繁にカメラを取り外すことが難しい場所などで役立ちます。

ただし、建物や木の影になる場所、日照時間が短い季節では、十分に充電できない場合があります。必要な録画時間を確保できるよう、日照条件とカメラの消費電力、バッテリー容量の組み合わせを考える必要があります。

携帯回線による通信

防犯カメラには、4G・LTEなどの携帯電話の通信網を利用して映像を送るタイプもあります。例えば、インターネット回線を引いていない工事現場や、建物から離れた資材置き場などで利用できます。携帯回線に対応したカメラを使用する方法のほか、携帯回線対応のルーターを設置し、そこへカメラを接続する方法もあります。

ただし、携帯回線は通信方法のため、カメラを動かすには別途電源が必要です。電源アダプターやバッテリーなどを組み合わせて使用します。

また、クラウドへ映像を送信したり、離れた場所から長時間映像を閲覧したりする場合には、通信データ量が大きくなることがあります。そのため、利用場所の電波状況とあわせて、通信契約のデータ容量や料金も考慮する必要があります。

停電・機器故障時の影響

複数の防犯カメラをPoEスイッチへ接続すると、電源供給をまとめられるため、配線や機器の管理がしやすくなります。

一方、PoEスイッチが故障したり電源が停止したりすると、接続された複数のカメラが同時に停止する可能性があります。例えば、8台のカメラを1台のPoEスイッチから給電している場合、そのスイッチが停止すると、8台すべてのカメラが利用できなくなることがあります。

停電中も録画を続けたい場合には、UPS（無停電電源装置）を利用する方法があります。UPSは、停電が発生した際にバッテリーから一定時間電力を供給する装置です。

ただし、カメラだけに電源を供給していても、PoEスイッチや録画装置が停止すると、映像を録画できなくなる場合があります。停電への備えでは、カメラだけでなく、通信機器や録画装置など、録画を続けるために必要な機器も含めて電源を確保することが重要です。

設置場所に合った接続方法と電源

ここまで紹介した接続方法と電源供給方法を、設置場所ごとに整理すると次のようになります。

オフィスや工場などで複数台の防犯カメラを継続的に録画する場合には、有線LANとPoEを組み合わせる方法がおすすめです。

LANケーブルの配線が難しい場所ではWi-Fi、電源工事も難しい場所ではバッテリー式など、設置環境に応じた方法があります。

また、設置時の工事だけでなく、導入後の充電やバッテリー交換、電波状況の管理なども考慮すると、長期間運用しやすい構成を選ぶことができます。
