ミニプラグ・フォーンプラグの種類と違い

ミニプラグとフォーンプラグの違い

ミニプラグと標準フォーンプラグは、どちらも音声信号の接続に使われる端子です。主な違いは、プラグの太さと使用される機器にあります。

最も身近なのは3.5mmミニプラグです。パソコンのヘッドホン端子や、マイク付きヘッドセットなどに広く使用されています。6.35mmの標準フォーンプラグは、ミキサーやアンプなどの音響機器でよく使われています。また、3.5mmと6.35mmには、どちらも2極・3極などの種類があります。つまり、プラグを区別するときは、太さと接点の数を別々に確認する必要があります。

2極・3極・4極の違い

ミニプラグやフォーンプラグの金属部分には、黒い線のようなものが入っています。これは接点同士を電気的に絶縁するための部分で、「絶縁リング」と呼ばれます。絶縁リングの本数によって、金属製の接点がいくつに分かれているのかを見分けられます。

TS（2極）：モノラル音声などに使用

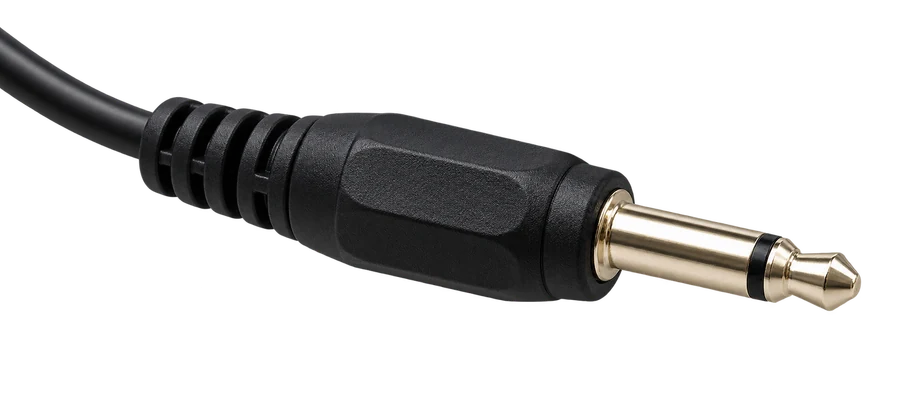

TS：2極（絶縁リング1本）

TSは、金属部分が2つの接点に分かれたプラグです。ギターなどの楽器や、一部の音響機器で使われるモノラル音声の接続に使用されています。代表的なのは、1チャンネルの音声を送る「アンバランス接続」です。

TRS（3極）：ステレオ音声やバランス接続に使用

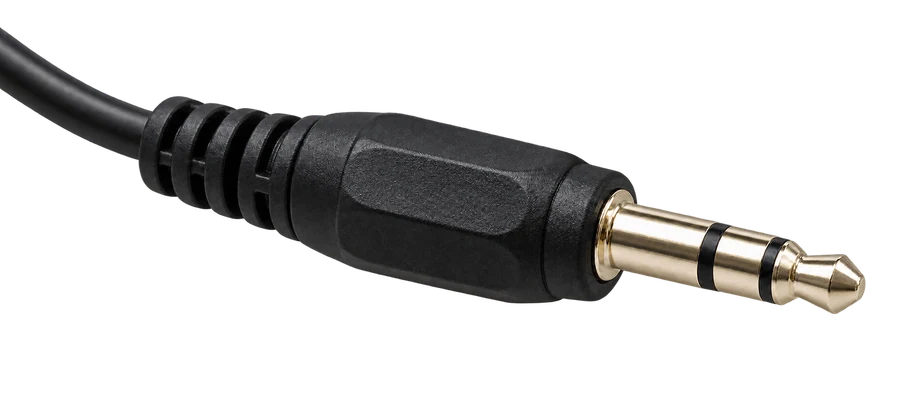

TRS：3極（絶縁リング2本）

TRSは、金属部分が3つの接点に分かれたプラグです。一般的なステレオヘッドホンでは、1本のケーブルで左右2チャンネルの音声を送るために使用されています。

一方、ミキサーなどの音響機器では、1チャンネルの音声をノイズの影響を抑えて送る「バランス接続」にも使用されています。同じ3極でも、ステレオ接続とバランス接続では、各接点の役割が異なります。

TRRS（4極）：マイク付きヘッドセットなどに使用

TRRS：4極（絶縁リング3本）

TRRSは、金属部分が4つの接点に分かれたプラグです。パソコン用のマイク付きヘッドセットなどでは、左右の音声出力とマイク入力を1本のプラグにまとめるために使われています。例えば、Web会議で相手の声を聞きながら、自分の声をマイクで送ることができます。ただし、4極プラグには接点の配列が異なる種類があるため、ヘッドセットとパソコンの対応を合わせる必要があります。

2極・3極・4極の比較

3極・4極プラグの接点の役割

TS・TRS・TRRSの文字は、プラグの金属部分にある接点の名前を表しています。

• T（Tip）：プラグの先端部分
• R（Ring）：途中にある金属製の接点
• S（Sleeve）：ケーブルに近い根元部分

ここでいうRingは金属製の接点のことで、接点同士を区切る黒い絶縁リングとは異なります。

3極プラグのステレオ接続とバランス接続

一般的なステレオヘッドホンでは、TRSの3つの接点を次のように使用します。

一方、バランス接続では、TipとRingに1チャンネル分の音声を対になる信号として割り当てます。この方式では、ケーブルに入り込んだノイズを受信側で打ち消しやすくなるため、ミキサーなどの音響設備で使われています。3極プラグだから必ずステレオ音声というわけではありません。 ヘッドホン用なのか、バランス接続用なのかは、機器の端子表示や説明書で確認してください。

4極プラグのCTIAとOMTPの違い

マイク付きヘッドセットに使われる4極プラグには、主にCTIA方式とOMTP方式があります。どちらも左右の音声とマイクを扱いますが、マイクと共通接点の位置が異なります。

現在のパソコンやヘッドセットではCTIA方式が広く使われています。OMTP方式は、古い機器などで見かける方式です。

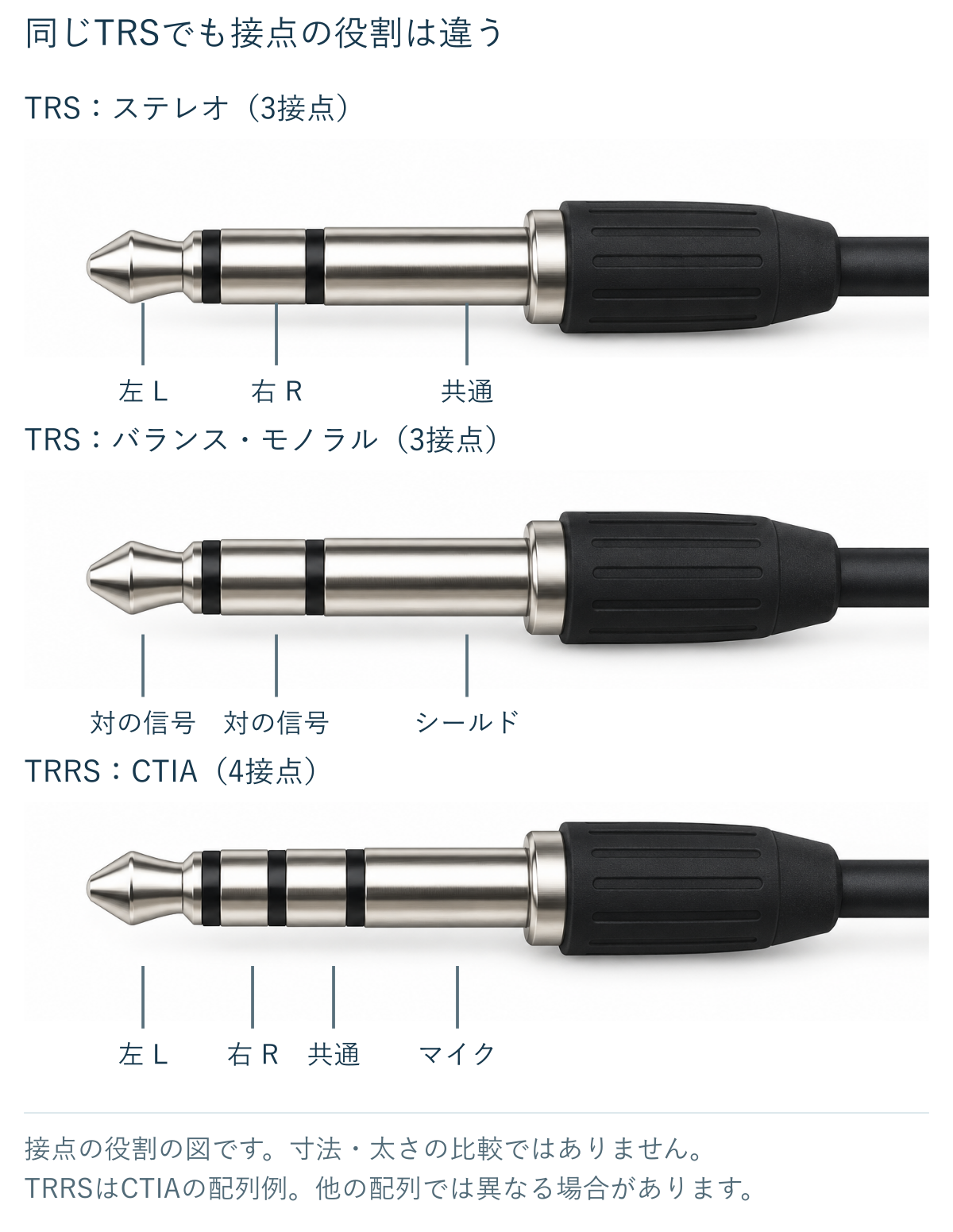

TRSとCTIA方式TRRSの接点配置

例えば、CTIA対応のパソコンにOMTP方式のヘッドセットを接続すると、音が正常に聞こえなかったり、マイクが使えなかったりする場合があります。

4極プラグの製品を選ぶ際は、接点数だけでなく「CTIA対応」などの表記も確認してみてください。

4極ヘッドセットとパソコンの接続方法

マイク付きヘッドセットをパソコンへ接続するときは、パソコン側の音声端子がどのような構成になっているかによって接続方法が変わります。

ヘッドホンとマイクの兼用端子がある場合

ノートパソコンなどには、ヘッドホンの音声出力とマイク入力を1つにまとめた「コンボ端子」があります。対応する4極プラグのヘッドセットなら、1本のケーブルで音を聞くことと、マイクで話すことの両方ができます。

① パソコンのコンボ端子

ヘッドホン出力とマイク入力を兼ねる端子です。

② 4極ミニプラグ

左右の音声とマイク信号を1本にまとめます。

③ ヘッドセット

パソコンからの音声を聞きながら、マイクの声をパソコンへ送ることができます。

この接続では、パソコンからヘッドセットへ左右の音声が送られ、ヘッドセットのマイクからパソコンへ音声が入力されます。

なお、パソコンに3.5mm端子が1つだけあっても、それが必ずマイク兼用とは限りません。ヘッドセットのマークや機器の仕様を確認してください。

ヘッドホン端子とマイク端子が別々の場合

デスクトップパソコンなどでは、ヘッドホン出力とマイク入力が別々の端子になっている場合があります。このようなパソコンに、1本の4極プラグを持つヘッドセットを接続するときは、「ヘッドセット用分岐アダプター」を使用できます。分岐アダプターを使うと、ヘッドホンの音声信号とマイクの信号を、それぞれの端子へ分けて接続できます。

分岐アダプターと分配ケーブルの違い

ヘッドセット用の分岐アダプターと、音声を2つに分ける分配ケーブルは、どちらも途中から2本に分かれた形をしています。しかし、用途は異なります。

ヘッドセット用分岐アダプター

1本の4極プラグにまとめられたヘッドホンとマイクの信号を、別々の端子へ接続するための製品です。例えば、4極ヘッドセットを、ヘッドホン端子とマイク端子が分かれたパソコンへ接続する場合に使用します。ヘッドホン用とマイク用の接続部には、それぞれのマークや色が付いている製品があります。

音声分配ケーブル

1つの音声出力を、複数のヘッドホンなどへ分けて送るための製品です。例えば、1台のパソコンから2人が同じ音声を聞きたい場合に使用します。こちらは音声の再生を分けるもので、通常はヘッドセットのマイク入力をパソコンへ接続する用途には使えません。

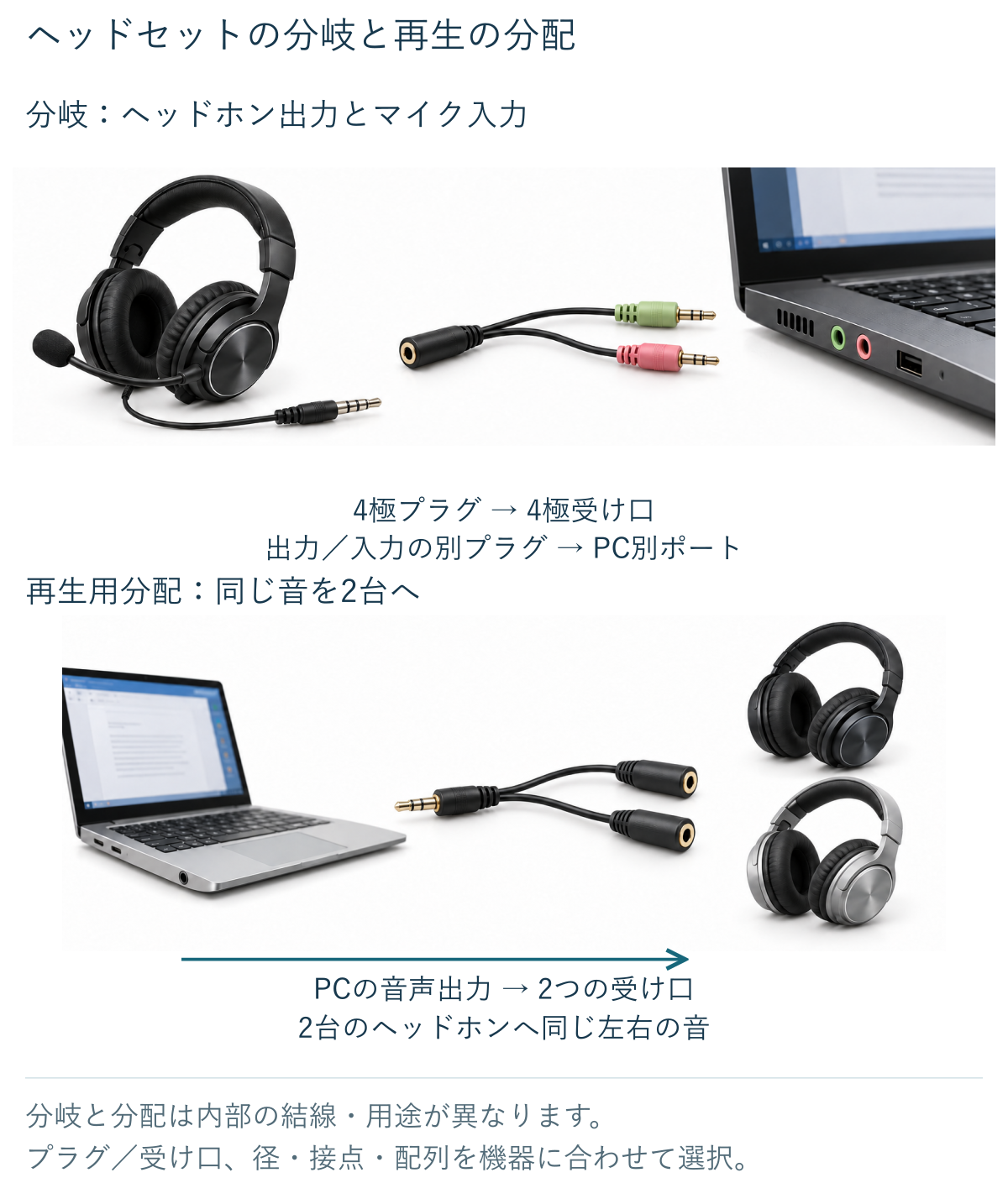

分岐アダプターと分配ケーブルの比較

購入するときは「ヘッドセット用」「ヘッドホン・マイク分岐」「音声分配」などの商品説明を確認してください。また、分岐アダプターでは4極側が差込口になっているか、接続する機器に合うプラグが付いているかも重要です。

機器に合うプラグ・変換アダプターの選び方

ミニプラグやフォーンプラグを交換するときは、まず接続する機器の用途と端子の仕様を確認してみてください。

3.5mmを6.35mmへ変換してもよい？

3.5mmと6.35mmのプラグは、サイズを変える変換アダプターで接続できる場合があります。例えば、3.5mmのステレオヘッドホンを、6.35mmのヘッドホン出力へ接続する場合です。対応する3極の変換アダプターを使用すれば、音声を再生できます。ただし、変換アダプターが行うのは基本的に端子形状の変換です。

マイク入力とライン入力の違いや、ステレオとバランス接続の違いを、自動的に変換するものではありません。また、4極ヘッドセットを3極の端子へ接続する場合、単純にサイズを変えるだけではマイクを利用できないことがあります。

片側からしか音が聞こえない場合

ヘッドホンの片側からしか音が聞こえない場合は、プラグが奥まで差し込まれていない、ケーブルが傷んでいる、機器の音声設定が合っていない、といった原因が考えられます。また、モノラル用とステレオ用の端子を組み合わせた場合にも、片側の音声が出ないことがあります。

確認するときは、まず音量を下げてからプラグの差し込み状態を確認し、必要に応じて対応する別のヘッドホンやケーブルで試してみてください。
