パソコンやモニターの電源コードを取り外したとき、機器側の接続部分が「メガネ型」や「クローバー型」と呼ばれる形になっていることがあります。これらの機器用電源コネクターには「IEC 60320」という国際規格があり、形状によってC5・C7・C13などの番号が付けられています。
この記事では、代表的な4種類の電源コネクターについて、形状や特徴、使用される機器の違いを紹介します。
機器用電源コネクターとは？
機器用電源コネクターは、電源コードをパソコンやモニターなどの機器に接続するための部品です。取り外し式の電源コードでは、コンセント側と機器側で異なる形状の接続部分が使われています。機器側の接続部分には「IEC 60320」という国際規格が広く採用されており、対応するコネクター同士を組み合わせて使用します。
コード側のコネクターと機器側のインレット
IEC 60320では、電源コード側の接続部を「コネクター」、機器本体側の電源入力口を「インレット」と呼びます。例えば、デスクトップパソコンやモニターでよく使われるのが、C13とC14の組み合わせです。
C13：電源コード側のコネクター
C14：機器側のインレット
C13には電気を受け取るための接点が3つあり、C14にはそれに対応する3本のピンがあります。
C13とC14のように、コード側と機器側では別々の番号が付けられています。
コンセント側の電源プラグとの違い
取り外し式の電源コードは、一方の端を壁のコンセントに、もう一方の端を機器本体につないで使用します。例えば、日本の一般的な電源コードには、コンセント側に2極または3ピンの電源プラグ、機器側にIEC C13コネクターが付いたものがあります。
IEC 60320のC番号は、主に機器側の接続形状を調べるときに使用します。
コンセント側の電源プラグについては、国や地域によって形状や規格が異なるため、別に確認する必要があります。
機器用電源コネクターの代表的な4種類
IEC 60320には複数の種類がありますが、オフィス機器で見かける代表的なものは次の4組です。
| コード側／機器側 | 形状の特徴 | 接地 | 主な使用機器 |
|---|---|---|---|
| C5 / C6 | 3つの丸みがあるクローバー型 | あり | ノートパソコン用ACアダプターなど |
| C7 / C8 | 2つの丸みがあるメガネ型 | なし | 小型機器、ACアダプターなど |
| C13 / C14 | 3つの接点がある角型 | あり | デスクトップパソコン、モニターなど |
| C19 / C20 | C13/C14より大きな角型 | あり | サーバー、UPSなど |
C5 / C6｜クローバー型
C5/C6は、接続部分に3つの丸みがある形状で、クローバー型と呼ばれるコネクターです。形が似ていることから「ミッキー型」と呼ばれることもあります。C5が電源コード側、C6が機器側のインレットです。3つの接点のうち1つが接地（アース）用になっており、ノートパソコン用のACアダプターや小型の電子機器などで使用されています。
C5：ケーブル側の例
C6：機器側の例
ノートパソコンでは、コンセントからACアダプターまでの電源コードにC5を使用し、ACアダプター本体にC6インレットを備えた製品があります。
次に紹介するC7/C8と外形が似ていますが、C5/C6には接地用の接点があり、接続部分の形状も異なります。
C7 / C8｜メガネ型
C7/C8は、2つの丸みが横に並んだ形状で、メガネ型と呼ばれるコネクターです。C7が電源コード側、C8が機器側のインレットです。接点は2つで、C5/C6のような接地用の接点を持たないことが特徴です。小型の電子機器やACアダプター、音響機器などで使用されています。
C7：ケーブル側の例
C8：機器側の例
メガネ型には、左右対称の形状のほかに、片側の形を変えて差し込む向きを限定したタイプもあります。
交換するときは、同じメガネ型という呼び方だけで判断せず、機器側の差込口と同じ形状のものを使用してください。
C13 / C14｜パソコンやモニターで使われる角型
C13/C14は、デスクトップパソコンやモニター、プリンターなど、さまざまなオフィス機器で使われている電源コネクターです。角の一部が斜めになった形状で、3つの接点を備えています。このうち1つは接地用です。
C13：ケーブル側の例

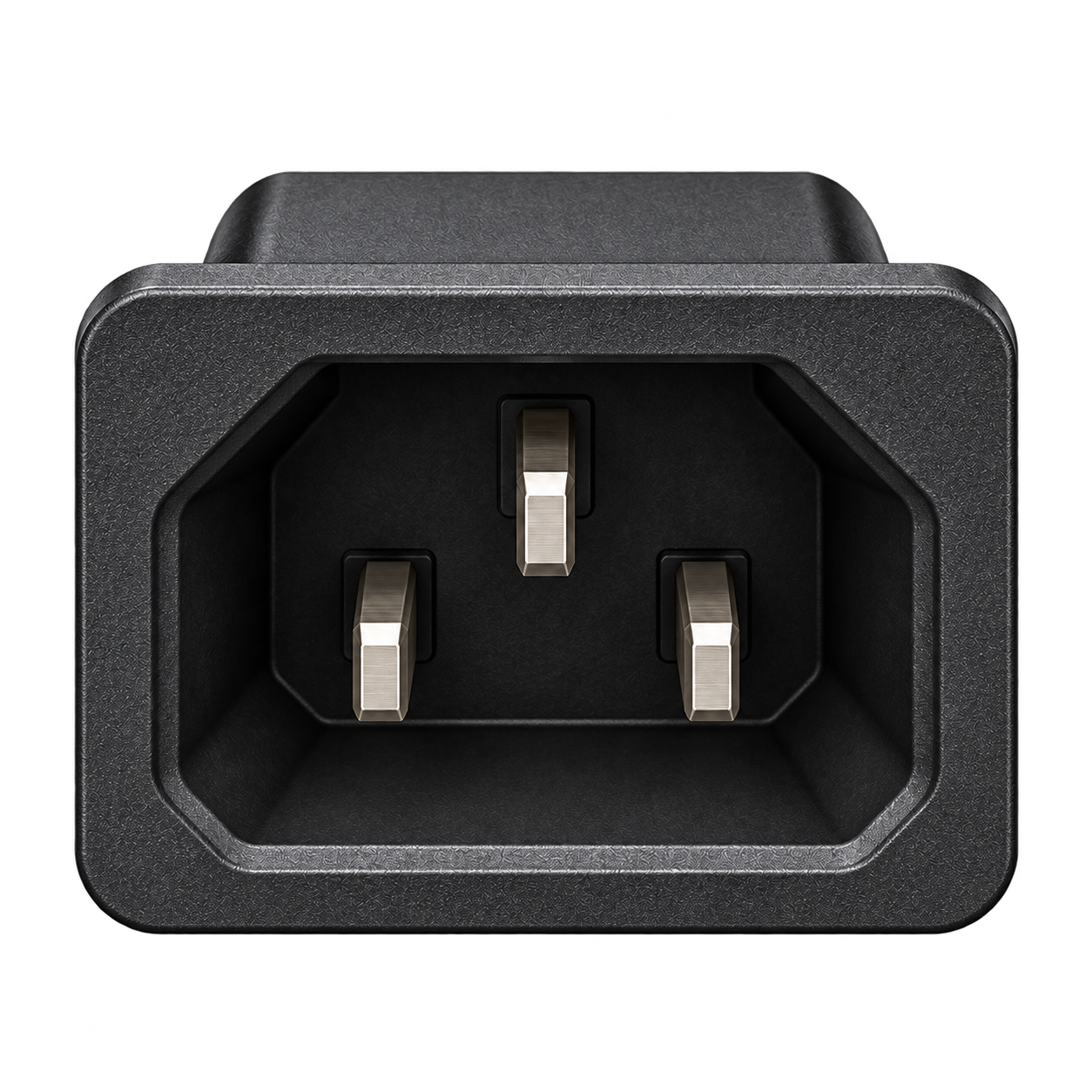

C14：機器側の例
デスクトップパソコンの電源ユニットやモニターの背面にC14インレットがある場合、対応するC13コネクターを備えた電源コードを接続します。
C13/C14はIEC規格上、10Aクラスの接続部として扱われています。ただし、実際に使用できる電流は、使用地域の認証や電源コード全体の定格にも左右されます。
C19 / C20｜大きな電流に対応する角型
C19/C20は、C13/C14よりも大きな電流に対応する電源コネクターです。C19が電源コード側、C20が機器側のインレットで、どちらも3つの接点を備えた接地付きの構造です。
C19：ケーブル側の例
C20：機器側の例
C13/C14よりも大きな角型の接続部分を持ち、サーバーやUPS（無停電電源装置）、電源分配装置などで使用されています。
IEC規格上では、C13/C14が10Aクラスなのに対し、C19/C20は16Aクラスに分類されます。C13とC19はどちらも接点が3つありますが、大きさや配置が異なり、互いに接続することはできません。
なお、サーバーであれば必ずC19/C20を使うというわけではなく、C13/C14を採用している機器もあります。
交換用の電源コードを選ぶときの確認ポイント
機器側の接続形状を確認する
電源コードが破損したり、紛失したりした場合は、機器の型番からメーカー指定の電源コードを調べるのが確実です。電源コードを探すときには、機器本体の差込口の形状と、そこに対応するコネクターの番号が手掛かりになります。
| 機器側のインレット | 対応するコード側のコネクター |
|---|---|
| C6 | C5 |
| C8 | C7 |
| C14 | C13 |
| C20 | C19 |
例えば、モニターの背面にC14インレットがあれば、対応するコネクターはC13です。ただし、同じ形状のコネクターであっても、電源コード全体の仕様まで同じとは限りません。
電圧・電流・接地・使用地域を確認する
電源コードを交換するときは、機器側の形状に加えて、次の条件を確認してください。
- 電圧・電流の定格： 機器が必要とする電圧・電流に対応していること。
- 接地の有無： アースを必要とする機器では、接地に対応するコードを使用すること。
- コンセント側のプラグ： 設置場所のコンセントに対応した形状であること。
- 使用地域： 日本国内用か海外用かなど、使用する地域の電源規格に適合していること。
C13やC19などの番号は接続部分の種類を示しています。電源コード全体の定格は、コンセント側のプラグ、電線、機器側のコネクターなどを含めた製品の仕様によって決まります。また、IEC規格上の定格と、各国・地域の認証に基づく定格が異なる場合もあります。
高温になる機器では、コネクターの耐熱性能にも違いがあるため、形状が似ているという理由だけで代用しないでください。適合する製品が分からない場合は、機器の型番と元の電源コードの情報を販売店やメーカーに伝えて確認することをおすすめします。
サーバーやUPSの電源コードを扱う場合
サーバーやUPSでは、電源コードを抜くことで機器の停止や、接続しているシステムへの影響が生じる場合があります。特に、2本の電源コードを備えたサーバーは、電源を二重化していることがありますが、必ず片方を抜いてよいわけではありません。
片方の電源だけで動作できる構成になっているか、もう一方の電源が正常に供給されているかなど、事前の確認が必要です。サーバーやUPSの電源コードを交換・取り外しする場合は、システム管理者の確認を受け、機器の取扱説明書や管理手順に従って作業してください。
