電話機やFAXのコードを交換しようとすると、「6極2芯」「6極4芯」「4極4芯」など、よく似た名前の製品が出てきます。これらは、コードの先端に付いている「モジュラープラグ」の種類を表しています。見た目が似ていても、プラグの大きさや接点の数、内部の配線が異なるため、使用する電話機やFAXに合ったものが必要です。
この記事では、電話用モジュラープラグの種類と特徴、受話器用コードの結線の違い、交換するときの見分け方について紹介します。
電話用モジュラープラグとは？
電話用モジュラープラグは、電話機やFAXなどにコードを接続するための端子です。プラグの片側には小さなツメがあり、差込口に挿すとツメが掛かって固定されます。また、プラグの先端には金属製の接点が並んでおり、コード内部の電線を通じて信号をやり取りします。
電話用モジュラープラグ（ケーブル側）
電話用モジュラーの差込口（ポート側）
「6極2芯」の数字は何を表している？
電話用モジュラープラグは、「極数」と「芯数」で種類を表します。
- 極数：プラグに接点を配置できる位置の数
- 芯数：実際に使用する接点や、それにつながる電線の数
例えば「6極2芯」は、6つの接点を配置できる形状のうち、中央の2か所に接点がある構成です。英語では「6P2C」と表記します。「P」は接点を配置する位置（Position）、「C」は接点（Contact）の意味です。同じ考え方で、6極4芯は「6P4C」、4極4芯は「4P4C」と表記されます。
6極2芯・6極4芯・4極4芯の違い
電話機やFAXで使用するモジュラープラグには、主に次の3種類があります。

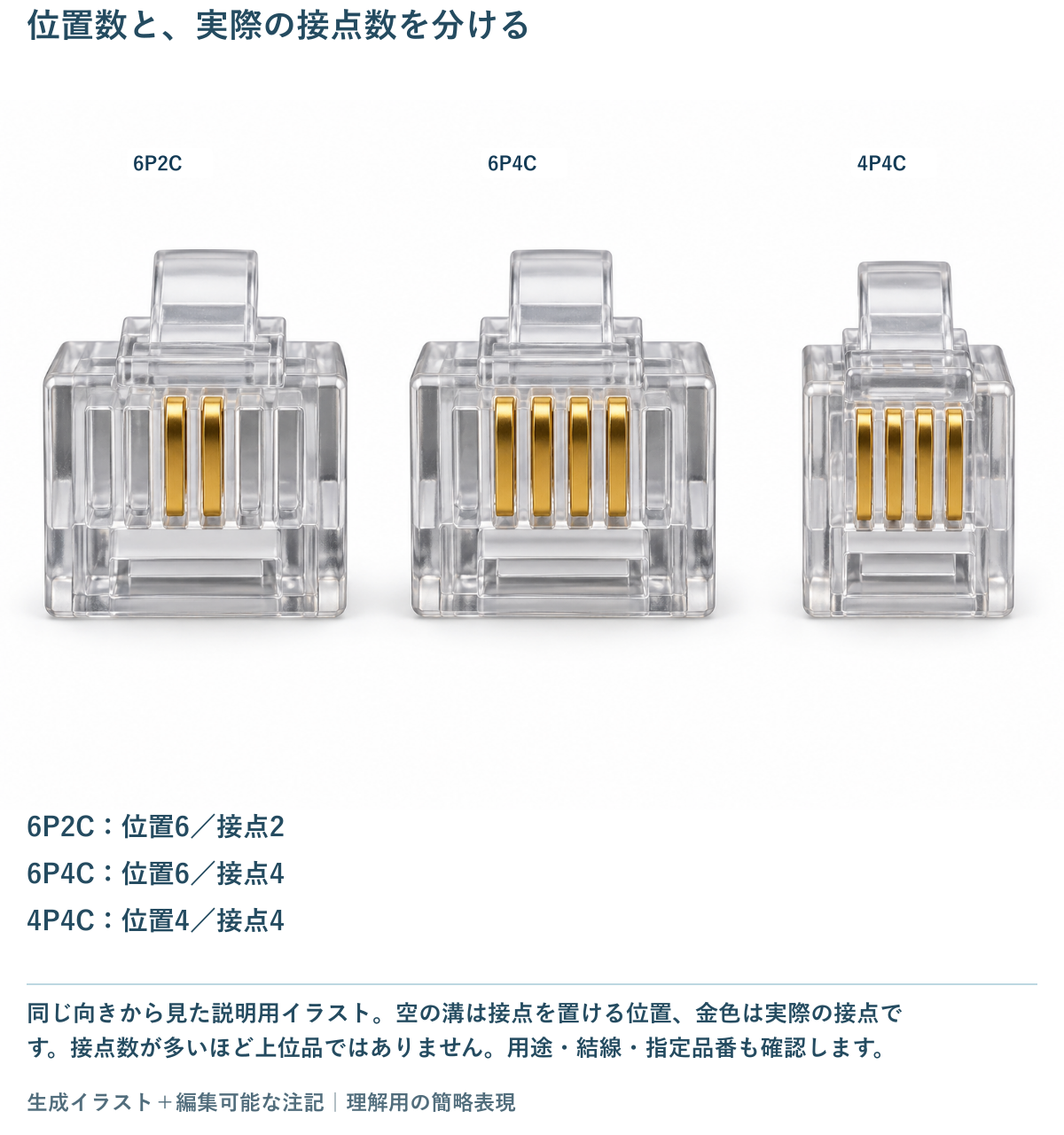

6極2芯・6極4芯・4極4芯の形状比較
| 種類 | プラグの構造 | 主な用途 |
|---|---|---|
| 6極2芯（6P2C） | 6つの位置のうち2つに接点がある | 一般的な電話回線、FAX |
| 6極4芯（6P4C） | 6つの位置のうち4つに接点がある | 4芯を使用する電話機・電話設備 |
| 4極4芯（4P4C） | 4つの位置すべてに接点がある | 電話機本体と受話器の接続 |
6極2芯と6極4芯は、プラグの外形が同じ大きさです。一方、4極4芯はそれらより幅が狭く、主に受話器用のコードに使用されています。
6極2芯（6P2C）：一般的な電話回線・FAX用
6極2芯は、6つの接点を配置できる位置のうち、中央の2か所を使用するタイプです。一般的なアナログ電話回線で使われており、家庭用電話機やFAX、電話回線を利用する複合機などの接続に使用されています。例えば、壁の電話回線用差込口からFAXのLINE端子へ接続する場合に、6極2芯の電話回線用コードを使用する構成があります。
通常のアナログ電話回線では、基本的に2本の電線で音声などの信号をやり取りするため、6極2芯で接続できます。
6極4芯（6P4C）：4芯を使用する電話設備用
6極4芯は、6極2芯と同じ外形で、中央の4か所に接点を備えたタイプです。4本の電線を使用する電話設備や、一部のビジネスフォンなどに使われています。プラグの大きさは6極2芯と同じなので、外形だけでは区別しにくいのですが、先端の金属接点を見ると、2か所か4か所かを確認できます。
なお、6極4芯は6極2芯の単純な上位互換品ではありません。
接点が多くても、電話機やFAXが指定する結線と一致しなければ、正常に動作しない場合があります。実際に、6極2芯の使用を指定しているFAXには、6極4芯のコードを使うと通話中に雑音が入ると案内している機種があります。
一方、6極2芯との兼用を明記した6極4芯コードも販売されています。交換する際は、機器の説明書やコードの仕様にある対応条件を確認してみてください。
4極4芯（4P4C）：電話機本体と受話器をつなぐ
4極4芯は、4つの位置すべてに接点を備えた、6極系より小さなプラグです。電話機本体と受話器をつなぐコードに使用されています。よく見かけるのが、くるくると巻かれた「カールコード」です。電話回線を電話機本体へ接続する6極系のコードとは、プラグの大きさも用途も異なります。
また、4極4芯のカールコードには内部の結線が異なる製品があるため、交換時には結線方式にも注意が必要です。
受話器用カールコードの接続
受話器用のカールコードは、電話機本体と受話器をつなぎ、会話に必要な音声信号をやり取りするために使われています。接続する場所は、電話機本体の受話器用差込口と、受話器側の差込口です。

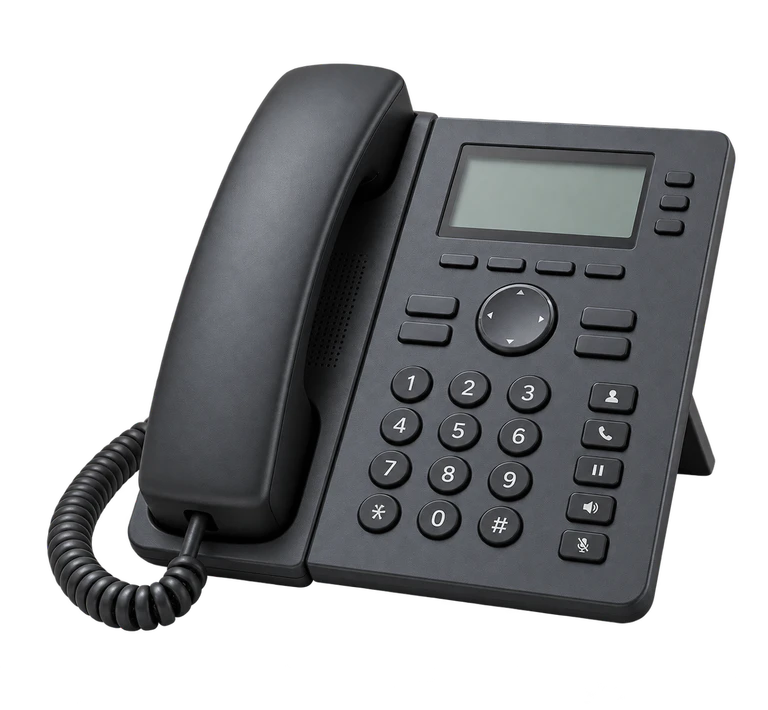

① 電話機本体
受話器用の差込口にカールコードを接続します。

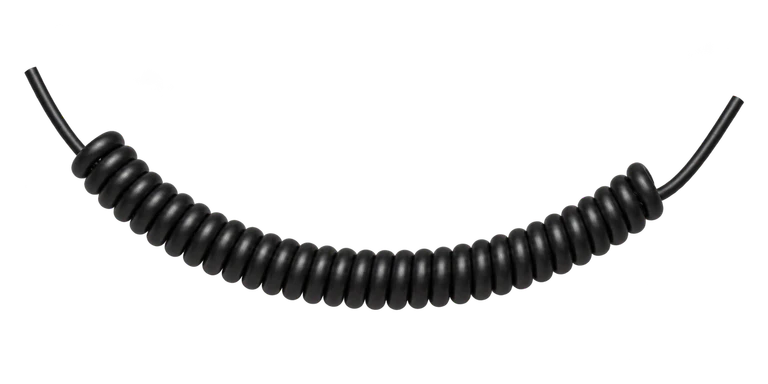

② カールコード
電話機本体と受話器をつなぎます。4極4芯の製品では、対応する結線方式も重要です。

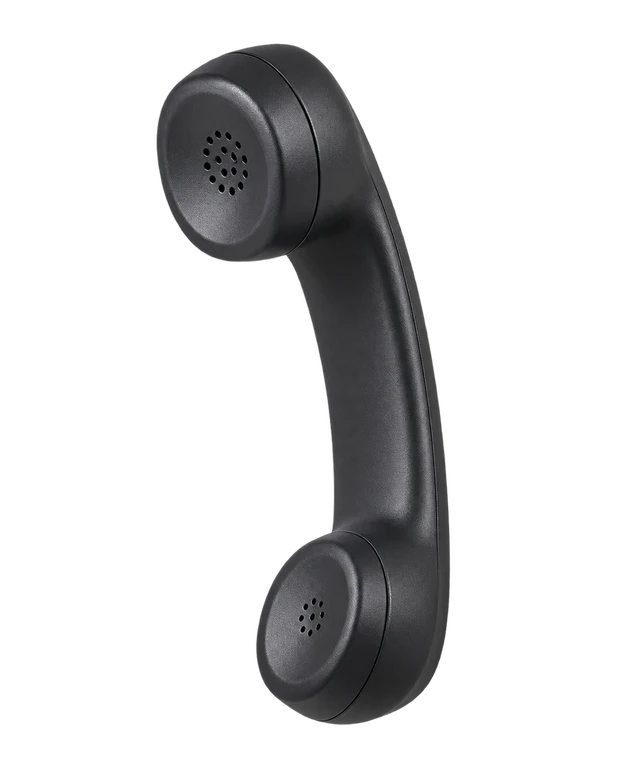

③ 受話器
カールコードを通じて、電話機本体と音声をやり取りします。
カールコードを交換する場合は、プラグの形状に加えて、電話機が対応する結線方式を確認してください。
ストレート結線とクロス結線の違い
電話用コードは、プラグの形状と芯数が同じでも、内部の電線がどの接点につながっているかによって種類が分かれます。この電線のつなぎ方を「結線」と呼びます。代表的なものが、ストレート結線とクロス結線です。
ストレート結線
ストレート結線は、コードの両端で、対応する同じ番号の接点同士をつなぐ方式です。例えば、4極4芯のコードであれば、片側の1番の接点が反対側の1番へ、2番が2番へ、というようにつながります。一部の電話機では、受話器用カールコードにこの方式が採用されています。
クロス結線
クロス結線は、コードの両端で接点のつながり方を入れ替える方式です。受話器用の4極4芯カールコードには、接点の順序を反転させるクロス結線の製品があります。例えば、片側の1番が反対側の4番へ、2番が3番へ、というようにつながる構成です。
電話機によって使用する結線方式が異なり、対応しないコードを使うと、相手の声が聞こえない、自分の声が相手へ届かないといった不具合が発生することがあります。
| 結線方式 | 内部のつながり方 | 特徴 |
|---|---|---|
| ストレート結線 | 同じ番号の接点同士をつなぐ | 一部の受話器用コードに使用 |
| クロス結線 | 接点の順序を入れ替えてつなぐ | 多くの受話器用コードに使用 |
※表は受話器用4極4芯コードで見られる代表的な結線の説明です。電話回線用コードも含め、実際の結線は製品仕様で確認してください。
結線方式はどうやって見分ける？
透明なモジュラープラグでは、内部の電線の色が見える場合があります。同じ向きにそろえた両端のプラグで、電線の色の並びを比較すると、結線方式を調べる手掛かりになります。ただし、プラグの表裏や見る方向を間違えると、電線の並びを反対に判断してしまいます。
元のコードに品番がある場合は、その品番から仕様を調べる方法が確実です。電話機の型番から、対応する受話器用コードを探すこともできます。
電話用コードの見分け方と交換方法
電話用コードを交換する場合は、まず現在のコードがどこにつながっているかを確認してみてください。例えば、壁の電話回線用差込口からFAXのLINE端子につながっているなら電話回線用コード、電話機本体と受話器をつないでいるなら受話器用コードです。
そのうえで、次の違いを確認すると、交換するコードを探しやすくなります。
| 確認する項目 | 確認する内容 |
|---|---|
| 使用する場所 | 電話回線用か、受話器用か |
| プラグの形状 | 6極系か4極系か |
| 接点の数 | 2芯か4芯か |
| 結線方式 | ストレートかクロスか、機器指定の方式か |
| 対応機器 | 電話機・FAX・主装置の対応品番 |
| コードの長さ | 現在の設置場所に必要な長さ |
電話用コードをLAN端子へ接続してもよい？
電話用モジュラープラグとLANプラグは、どちらも固定用のツメがあり、形状が似ています。しかし、一般的なLAN端子は8つの接点を持つ8P8C形状で、電話回線用の6極系プラグとは用途が異なります。電話用の小さなプラグがLANポートに入りそうに見えても、差し込まないでください。ポート内部の接点を傷めるおそれがあります。
また、電話機のなかにはLANケーブルを使うIP電話機もあります。端子の形だけで接続先を判断せず、機器に書かれている「LINE」「TEL」「LAN」などの表示を確認してください。
電話機やFAXの接続先については、「電話・FAX接続の基本」で詳しく紹介しています。
モジュラープラグの取り外し方
モジュラープラグは、差込口に挿すと小さなツメで固定されます。取り外すときはツメを押してロックを解除し、プラグ本体を持って引き抜いてください。コードだけを強く引っ張ると、プラグや差込口を傷めるおそれがあります。ツメが折れたり、接触が不安定になったりしているコードは、機器に対応するものへ交換することをおすすめします。
また、会社のビジネスフォンには専用の結線を使用する機器があります。プラグの形状や芯数が同じでも使用できない場合があるため、既存のコードを交換する際は、機器の対応品番や配線仕様を確認してください。
