DisplayPort端子の種類と接続方法

DisplayPort端子の種類と形状

DisplayPort端子には、標準DisplayPortとMini DisplayPortの2種類があります。どちらも映像と音声を送るための端子ですが、大きさや形状、採用されている機器が異なります。

標準DisplayPort

標準DisplayPortは、デスクトップパソコンやモニター、ドッキングステーションなどで使われている端子です。横長の形状で、角の1か所が斜めになっています。HDMI端子とよく似ていますが、この角の形が見分けるポイントです。

DisplayPortプラグ（ケーブル側）

DisplayPortポート（機器側）

標準DisplayPortは、パソコンから外部モニターへ映像を送る接続に使われます。複数のモニターを備えたデスクトップパソコンなどで見かける機会も多い端子です。

Mini DisplayPort

Mini DisplayPortは、標準DisplayPortを小型化した端子です。以前の一部のノートパソコンや小型のパソコンなどで採用されており、標準DisplayPortと同じように映像や音声を送ることができます。

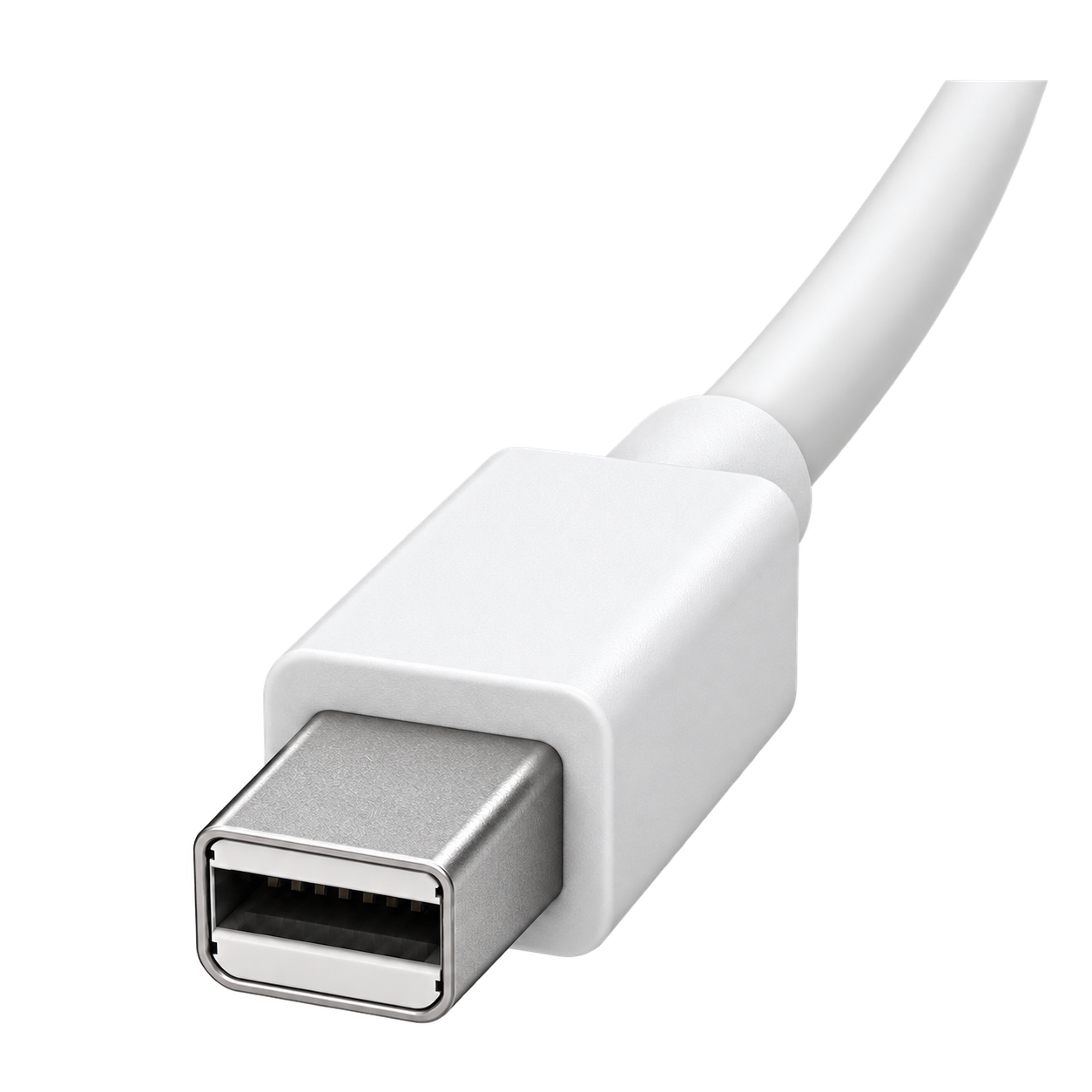

Mini DisplayPortプラグ（ケーブル側）

Mini DisplayPortポート（機器側）

Mini DisplayPortは小型ですが、端子の大きさによって映像の性能が決まるわけではありません。

例えば、Mini DisplayPortから標準DisplayPortへ接続して、4Kなどの高解像度映像を表示できる機器もあります。利用できる解像度やリフレッシュレートは、パソコンやモニターの対応規格と、ケーブルの性能によって決まります。

DisplayPortとHDMI・USB-Cの見分け方

HDMIとの形状の違い

DisplayPortとHDMIは、どちらもパソコンとモニターの映像接続に使われています。標準DisplayPortは角の1か所が斜めになっているのに対し、標準HDMIは左右がおおむね対称で、上下で幅の異なる形状をしています。また、機器の差込口付近に「DP」や「HDMI」と表示されていることもあります。

DisplayPortとHDMIは形が異なるため、そのまま差し込むことはできません。接続する機器に両方の端子がある場合は、同じ種類の端子同士をつなぐのが簡単です。

Mini DisplayPortとThunderboltの違い

Mini DisplayPortと混同しやすい端子に、Thunderbolt 1・2があります。Thunderbolt 1・2はMini DisplayPortと同じ形状の端子を使用していますが、接続規格は異なります。Thunderbolt端子には稲妻のような記号が、Mini DisplayPortにはディスプレイを表す記号が付いている場合があります。

Thunderbolt 1・2のポートはMini DisplayPortの映像出力にも対応していますが、Mini DisplayPortのポートにThunderbolt専用機器を接続しても、Thunderboltの機能を利用することはできません。

同じ形だからといってすべての機器が使えるわけではないため、接続する機器の対応規格を確認してください。また、現在のノートパソコンでは、USB-Cの端子からDisplayPortの映像を送る製品もあります。これは「DisplayPort Alt Mode」などの機能によるもので、標準DisplayPortやMini DisplayPortとは端子の形が異なります。

DisplayPort端子を使った接続方法

パソコンからモニターへ接続する

DisplayPortは、パソコンやドッキングステーションの映像出力と、モニターの映像入力をつなぐために使われます。例えば、デスクトップパソコンとモニターの両方に標準DisplayPortがあれば、両端が標準DisplayPortのケーブルで接続できます。

DisplayPort出力のあるパソコン・ドック

DisplayPortケーブル（映像・音声を送る）

DisplayPort入力のあるモニター

接続後は、モニターの入力をDisplayPortに切り替え、パソコン側で表示方法を設定します。

また、DisplayPortは映像だけでなく音声も送ることができます。モニターにスピーカーがあれば、動画などの音声をモニター側から再生できます。

Mini DisplayPortから標準DisplayPortへ接続する

パソコン側がMini DisplayPortで、モニター側が標準DisplayPortの場合は、Mini DisplayPort―標準DisplayPortのケーブルを使用できます。ケーブルの両端が異なる形でも、対応するDisplayPort同士なら映像や音声を送ることができます。

標準とMiniのどちらを使う場合でも、必要な解像度・Hzに対応したケーブルで接続してください。

DisplayPortからHDMIへ変換する

パソコンにDisplayPort出力があり、モニターにHDMI入力しかない場合は、DisplayPortからHDMIへ変換するケーブルやアダプターを利用できます。このとき重要なのが、映像を送る向きです。例えば、「DisplayPort出力 → HDMI入力」に対応した変換ケーブルは、通常、HDMI出力のパソコンからDisplayPort入力のモニターへ接続する用途には使えません。

また、DisplayPortからHDMIへの変換には、パッシブ型とアクティブ型があります。パッシブ型は、パソコン側の「DP++（Dual-Mode DisplayPort）」という機能を利用してHDMI信号を出力する方式です。DisplayPort出力がDP++に対応している必要があります。

アクティブ型は、変換アダプター内の回路でDisplayPort信号をHDMI信号へ変換する方式です。DP++に対応していない出力端子から接続する場合などに使われます。HDMI出力からDisplayPort入力へ接続したい場合は、反対方向への変換に対応した製品が必要です。

変換ケーブルやアダプターを選ぶ際は、接続方向と対応する解像度・Hzを確認してみてください。

ロック付きDisplayPortプラグの外し方

標準DisplayPortのプラグには、接続中に抜けにくくするためのロック機構を備えた製品があります。ロック付きのプラグは、差し込むと端子内部の爪が引っかかり、簡単には抜けない構造です。取り外す際は、プラグに設けられた解除ボタンを押してロックを外し、プラグ本体を持ってまっすぐ引き抜きます。

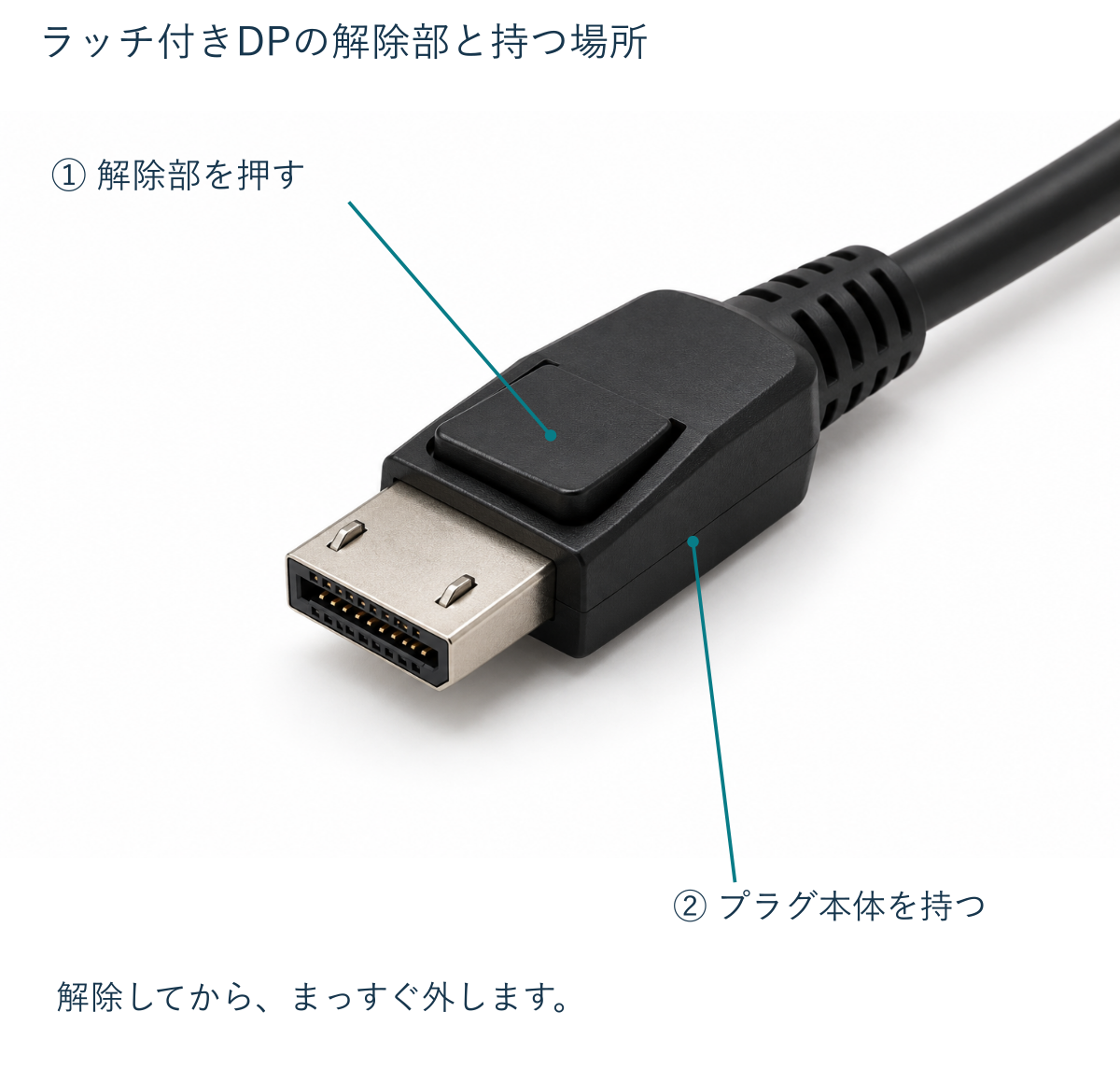

ロック付きDisplayPortプラグの解除方法

ロックを解除せずに強く引っ張ると、プラグや機器側の差込口を傷めるおそれがあります。

なお、すべてのDisplayPortケーブルにロックが付いているわけではありません。ロックのない製品は、プラグ本体を持って引き抜くことができます。

DisplayPortを接続しても映像・音声が出ない場合

モニターに映像が表示されないとき

DisplayPortケーブルを接続しても映像が表示されない場合は、まずモニターの入力設定を確認してみてください。例えば、DisplayPortとHDMIの両方を備えたモニターでは、入力がHDMIになっているとDisplayPortからの映像は表示されません。

入力が正しく設定されている場合は、パソコン側の表示設定も確認してください。Windowsでは、WindowsキーとPキーを押すことで、複製や拡張などの表示方法を切り替えられます。また、変換アダプターやドックを経由している場合は、映像を送る方向と、解像度・Hzへの対応が合っているかも確認してみてください。

映像は出るのに音が聞こえないとき

DisplayPortで映像が表示されていても、音声がパソコン本体から再生されることがあります。モニターにスピーカーが搭載されている場合は、パソコンの音声出力先をモニターへ変更することで、モニター側から音声を再生できます。モニターにスピーカーがない場合は、別のスピーカーやヘッドホンなどが必要です。

DisplayPortのバージョンによって映像性能は変わる？

DisplayPortは、端子の形状が同じでも、規格のバージョンや転送方式によって利用できる映像性能が異なります。例えば、「DisplayPort 2.1対応」と表示されている機器でも、すべてが最大80Gbpsの通信に対応しているわけではありません。

高解像度や高いリフレッシュレートで映像を表示する場合は、パソコン、モニター、ケーブルが対応する転送方式を確認してください。DisplayPortの規格やHBR・UHBRの違いについては、次の記事で詳しく紹介しています。

「DisplayPort規格とは？」の比較表
