ACアダプターとDCプラグの見分け方

ACアダプターとDCプラグとは？

ACアダプターは電源を変換する装置

ACアダプターは、コンセントから供給される交流（AC）を、機器が使用する直流（DC）へ変換する装置です。日本の一般的なコンセントからは交流100Vが供給されますが、ルーターや外付けストレージなどの電子機器では、直流12Vなど、より低い電圧を使うものがあります。

ACアダプターは、このような機器が必要とする電圧の直流を供給する役割を持っています。形状には、電源コードの途中に箱型の本体があるタイプと、ACアダプター本体をコンセントへ直接差し込むタイプがあります。また、パソコンやモニターなどには、ACアダプターを使わず、機器の内部に電源変換回路を備えた製品もあります。

DCプラグは機器へ電力を送る接続部分

ACアダプターから機器へ電気を送るコードの先端には、丸い筒状のDCプラグが使われることがあります。このタイプは「丸型DCプラグ」や「DCバレルプラグ」とも呼ばれます。

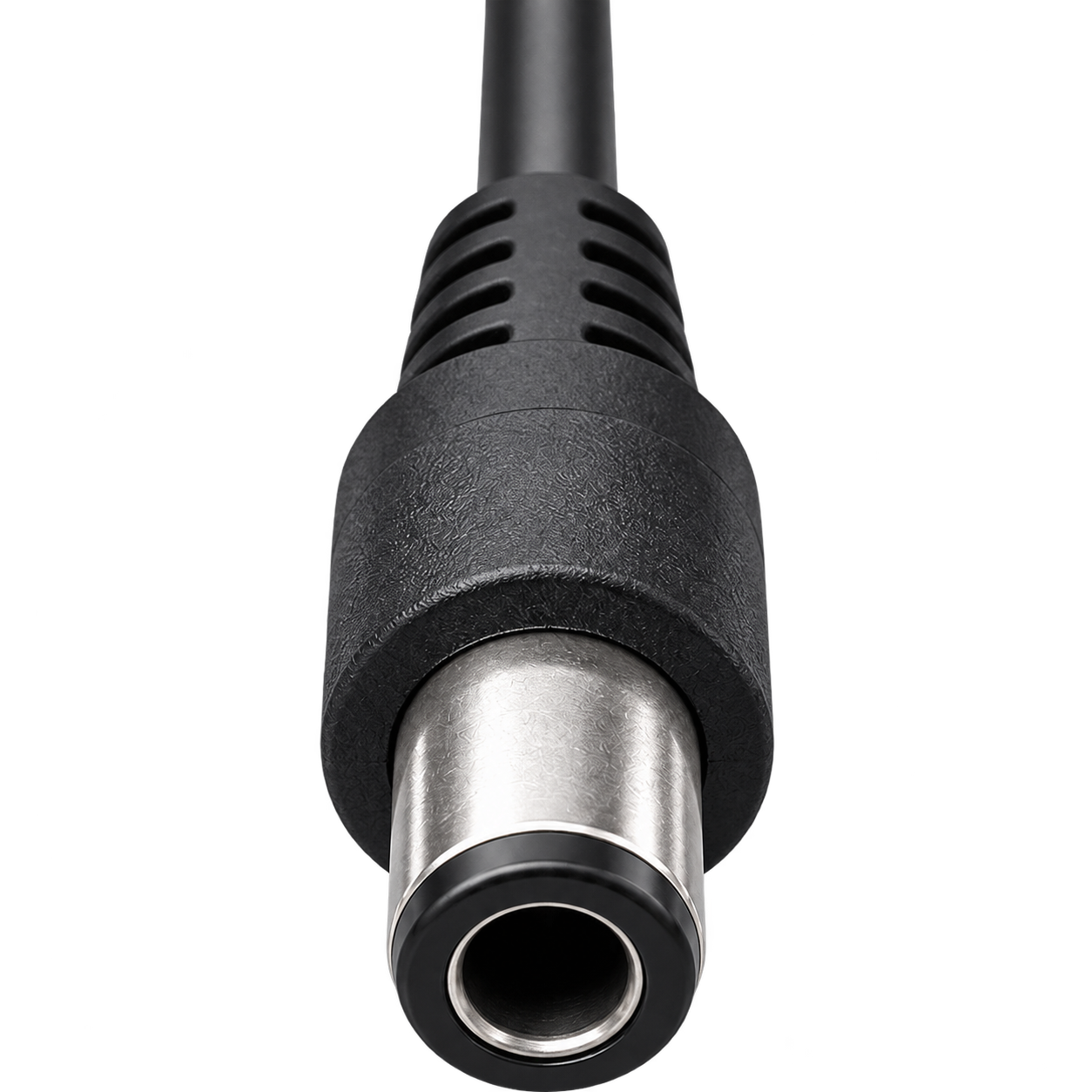

丸型DCプラグ（ケーブル側）

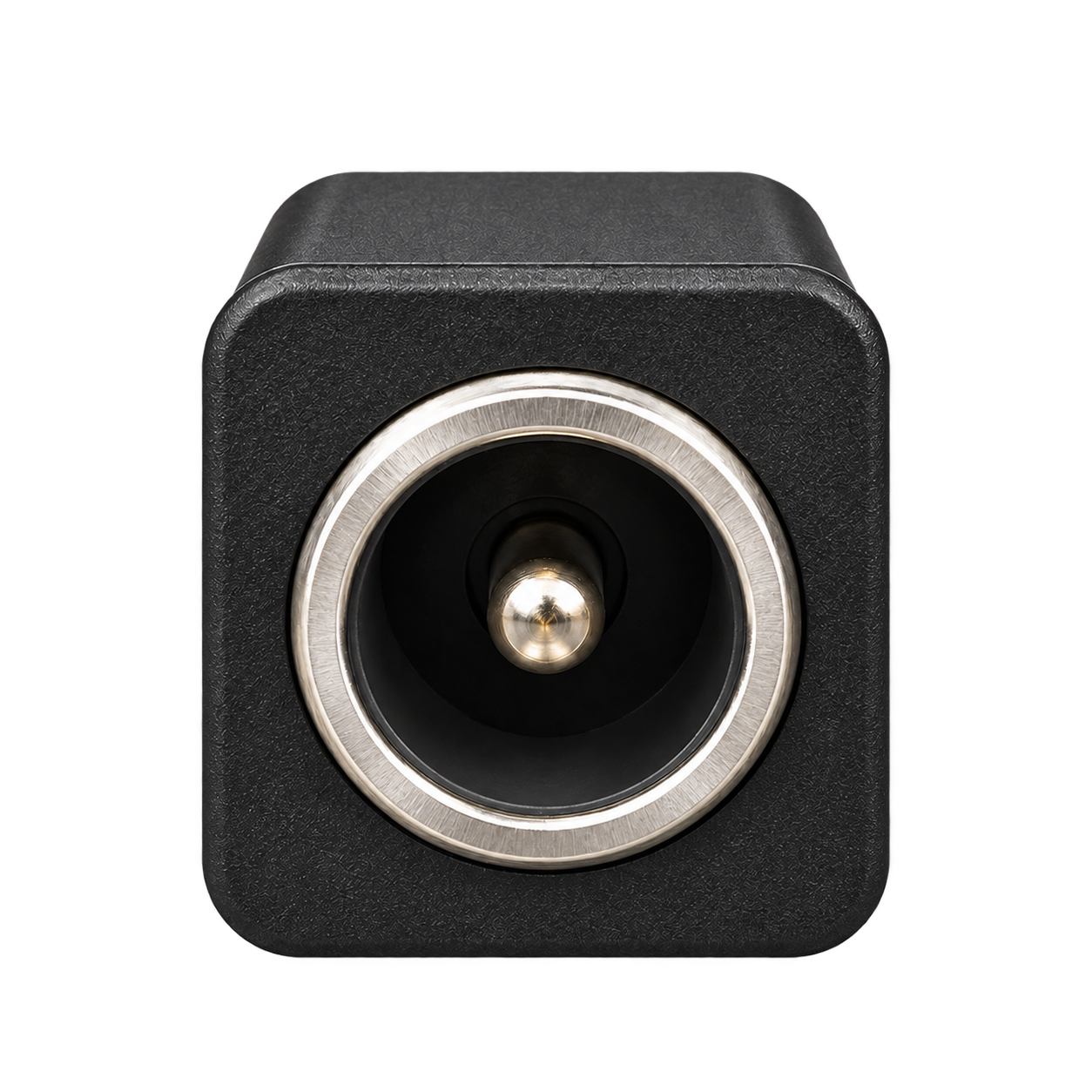

機器側のDC入力端子

丸型DCプラグは、中心部分と外側の金属部分が電気の接点になっています。

この中心部分と外側のどちらをプラスにするかという違いに加え、プラグの大きさにも複数の種類があります。そのため、形が似ているDCプラグでも、そのまま交換して使えるとは限りません。

ACアダプターのINPUTとOUTPUTの見方

ACアダプターの本体には、使用できる電源の条件が記載されたラベルがあります。特に確認したいのが「INPUT」と「OUTPUT」の表示です。

INPUTはコンセント側の電源条件

INPUTは、ACアダプターが受け取れる電源の条件を示しています。例えば「100–240V AC 50/60Hz」という表示は、100～240Vの交流電源と、50Hz・60Hzの周波数に対応していることを意味します。海外でも幅広い電圧に対応できる仕様ですが、使用する国や地域に適した電源プラグや電源コードが別途必要になることがあります。

OUTPUTは機器へ送り出す電源条件

OUTPUTは、ACアダプターから機器へ供給する電源の条件です。例えば「12V DC 2A」と表示されていれば、12Vの直流を最大2Aまで供給できることを意味します。交換用のACアダプターを探す際に重要なのは、このOUTPUTの表示です。

INPUTに100–240Vと書かれていても、機器へ100～240Vを送るわけではありません。

極性マークはプラスとマイナスの配置を示す

丸型DCプラグには、中心部分がプラスになっている「センタープラス」と、中心部分がマイナスになっている「センターマイナス」があります。

• センタープラス： プラグの中心がプラス、外側がマイナス
• センターマイナス： プラグの中心がマイナス、外側がプラス

ACアダプターのラベルには、中心の点と外側の接点を表す記号を使って、どちらがプラスかを示した極性マークが記載されています。極性が逆のACアダプターを使用すると、機器の故障につながるおそれがあります。

交換用ACアダプターを選ぶときの確認ポイント

ACアダプターが故障したり、紛失したりした場合は、機器の型番からメーカー指定の交換品を調べるのが確実です。指定品以外を使用する場合には、電圧・極性・プラグ寸法・電流能力などを確認する必要があります。

1. 出力電圧を合わせる

最初に確認したいのが、ACアダプターの出力電圧です。例えば、DC12Vで動作する機器には、機器が指定する12Vの直流を供給できるACアダプターが必要です。5Vや19Vなど、異なる電圧を出力する製品は、プラグが同じ形でも代用できません。

特に指定より高い電圧を加えると、機器の内部回路を破損するおそれがあります。

2. 極性を確認する

次に、センタープラスとセンターマイナスの違いを確認します。例えば、機器のDC入力端子にセンタープラスの表示があれば、交換するACアダプターも同じ極性である必要があります。極性は機器本体の入力表示や取扱説明書、元のACアダプターのラベルなどで確認できます。

3. DCプラグの寸法と構造を確認する

丸型DCプラグには複数のサイズがあり、外径と内径の組み合わせで区別されます。例えば、外径5.5mm・内径2.1mmと、外径5.5mm・内径2.5mmのプラグは、外側の太さが同じでも内側の穴の大きさが異なります。プラグの仕様では、主に次の寸法を確認します。

寸法が合わないプラグを使用すると、正しく差し込めなかったり、接点が十分に接触しなかったりすることがあります。

外径が同じでも内径が異なる製品があるため、差し込めるかどうかだけで適合を判断しないでください。

4. 電流能力が必要量を満たしているか確認する

ACアダプターに表示される「2A」「3A」などの電流値は、その製品が供給できる電流の上限を表しています。一般的な定電圧出力のACアダプターでは、機器が必要とする電流以上の供給能力が必要です。例えば、DC12V・2Aを必要とする機器であれば、同じ12Vを出力する3AのACアダプターも、電流能力という点では条件を満たします。ただし、電流能力が大きければ、どの製品でも代用できるわけではありません。電圧・極性・プラグ寸法なども適合している必要があります。

5. メーカーの適合品か確認する

ACアダプターには、電圧やプラグ寸法以外にも、機器を識別するための端子や独自の制御機能を備えた製品があります。そのため、電圧・極性・寸法・電流能力が一致していても、正常に動作するとは限りません。交換時は、機器の型番と元のACアダプターの品番から、メーカーが指定する製品や適合を認める製品を確認してください。

機器側の入力表示

ルーターのDC入力端子付近にある、必要な電圧・電流・極性の表示例。

アダプター側の出力表示

ACアダプター本体にあるOUTPUT表示と、先端の丸型DCプラグの例。

元のACアダプターが手元にない場合も、機器本体のラベルや取扱説明書から必要な電源条件を調べることができます。

ACアダプターを使う機器の例

ACアダプターは、ルーター、小型ネットワークスイッチ、外付けストレージ、モニターなど、幅広い電子機器で使用されています。例えば、ネットワーク機器では、ACアダプターから丸型DCプラグを通して本体へ電力を供給する製品があります。

ACアダプター

機器に必要な電圧の直流を供給します。

DCプラグ

ACアダプターから機器へ電力を送るための接続部分です。

ネットワーク機器

本体のDC入力端子から電力を受け取ります。

同じ用途の機器でも、必要な電圧やプラグの形状は異なります。例えば、同じルーターでも、12Vを使用する製品と、別の電圧を使用する製品があります。ACアダプターを共有したり、取り替えたりする場合は、それぞれの機器に適合していることが必要です。

ACアダプターの取り違えや異常を防ぐために

複数のACアダプターがある場合は、接続先を区別する

オフィスでは、机の下やネットワーク機器の収納場所などに、複数のACアダプターが並ぶことがあります。見た目がよく似ている製品も多いため、配線を変更した後に、どのアダプターがどの機器のものか分からなくなることがあります。そのような場所では、電源コードに「ルーター用」「モニター用」などのラベルを付けておくと、機器の入れ替えや配線の変更時にも区別しやすくなります。ただし、ACアダプター本体の仕様表示や放熱部分をラベルで覆わないようにしてください。

異常な発熱や変色があれば使用を中止する

ACアダプターは電力を変換するときに熱を発生するため、正常な使用状態でも本体が温かくなることがあります。しかし、普段より明らかに熱い、異臭がする、ケースが変形している、変色や溶けた跡があるといった場合は、故障や異常発熱が疑われます。

そのような状態で使用を続けず、熱い部分や損傷した部分に触れないようにして、メーカーや設備担当者へ点検・交換を依頼してください。
