DisplayPort規格とHDMIの違い

DisplayPortとは？特徴とHDMIとの違い

DisplayPortは、映像関連の規格を策定する団体「VESA」によって開発されたデジタル映像接続規格です。パソコンのDisplayPort出力端子と、モニターのDisplayPort入力端子をケーブルでつなぐことで、パソコンの画面をモニターに表示できます。

HDMIと同じく、映像だけでなく音声も1本のケーブルで送ることができます。

パソコン（映像を出力する側）

DisplayPortケーブル（映像・音声を送る）

モニター（映像を表示する側）

例えば、パソコンで開いたExcelの表や資料を大きなモニターに映したり、動画を再生したりするときに使います。

モニターにスピーカーがあれば、音声もDisplayPort経由で送って再生できます。

HDMIとの違い

DisplayPortとHDMIは、どちらも高画質な映像と音声を送れる規格です。HDMIはテレビや映像再生機器などにも広く使われているのに対し、DisplayPortはパソコンやPC用モニターでよく使われています。

DisplayPortの特徴の一つが「MST」という複数画面接続の仕組みです。MSTを利用すると、対応するパソコンの1つのDisplayPort出力から、複数のモニターへ別々の映像を送ることができます。

DisplayPortで複数モニターを接続する方法

MSTとは？

MST（Multi-Stream Transport）は、1つのDisplayPort接続を使って、複数の映像を同時に送る機能です。例えば、ノートパソコンから2台の外部モニターへ映像を送り、一方の画面にExcel、もう一方の画面にメールを表示するといった使い方ができます。

MSTを使った接続方法には、「デイジーチェーン」と「MSTハブ」の2種類があります。

デイジーチェーン：モニターを順番につなぐ

デイジーチェーンとは、モニター同士を順番につなぐ接続方法です。例えば、次のように接続します。

パソコン → モニター① → モニター②

パソコンのDisplayPort出力を1台目のモニターのDisplayPort入力へつなぎ、1台目のDisplayPort出力から2台目のモニターへ接続します。この方法なら、パソコンから1台目のモニターへ接続するケーブルは1本で済みます。ただし、1台目のモニターにはMSTへの対応と、次のモニターへ映像を送るためのDisplayPort出力が必要です。

DisplayPort入力しか備えていないモニターでは、その先へ映像を送ることはできません。

MSTハブ：1つの出力を複数のモニターへ分ける

MSTハブは、パソコンから受け取ったDisplayPortの映像を複数のモニターへ振り分ける機器です。例えば、次のように接続します。

パソコン → MSTハブ → モニター①・モニター②

デイジーチェーンとは異なり、モニター同士をつなぐ必要がありません。MSTに対応したパソコンとハブを使用すれば、DisplayPort出力を持たないモニターを複数台接続する構成にも利用できます。

複数画面を接続する際の注意点

MSTでは、1つのDisplayPort接続が持つ映像用の伝送帯域を複数のモニターで共有します。例えば、2台のモニターがそれぞれ4K・60Hzに対応していても、両方を同時に4K・60Hzで表示できるとは限りません。同時に利用できるモニターの台数や解像度・Hzは、パソコンのGPU、接続規格、MSTハブやモニターの性能によって決まります。

また、OSの対応も重要です。WindowsではMSTを使った複数の拡張画面を利用できますが、macOSでは通常のDisplayPort MSTによる複数の独立した拡張画面には対応していません。Macで複数画面を使う場合は、Thunderboltなど別の接続方式と、機種ごとの対応台数を確認する必要があります。

USB-CでもDisplayPortの映像を送れる

DisplayPortの映像は、標準DisplayPortやMini DisplayPortだけでなく、対応するUSB-C端子から送ることもできます。その代表的な仕組みが「DisplayPort Alt Mode（オルタネートモード）」です。

DisplayPort Alt Modeとは？

DisplayPort Alt Modeは、USB-C端子を使ってDisplayPortの映像信号を送る機能です。対応するノートパソコンなら、USB-C端子からDisplayPort対応モニターへ映像を出力できます。USB-C対応モニターのなかには、映像の表示に加えて、USB機器とのデータ通信や、USB Power Deliveryによるパソコンへの給電を1本のケーブルで行える製品もあります。

ただし、USB-C端子が付いているだけで映像出力に対応しているわけではありません。パソコンの仕様に「DisplayPort Alt Mode対応」「USB-C映像出力対応」などの記載があるか確認してください。

DisplayPortで使われる端子の形

DisplayPortの映像接続で使われる主な端子は次のとおりです。

標準DisplayPort

パソコン、モニター、ドックなどで使われている標準サイズの端子です。

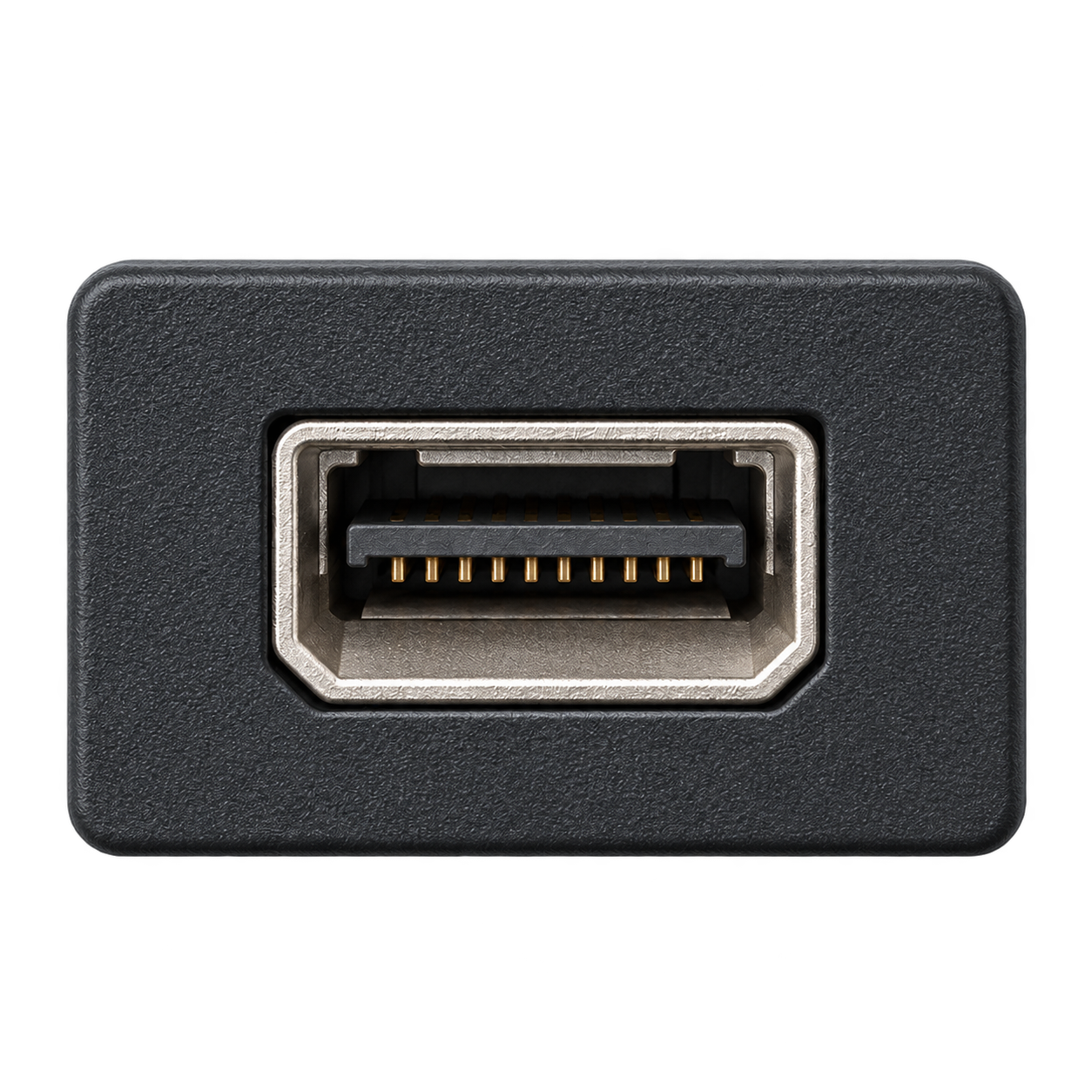

Mini DisplayPort

小型のDisplayPort端子で、対応するノートパソコンなどに採用されています。

USB-C（DisplayPort Alt Mode対応）

USB-Cの形状を使いながら、DisplayPortの映像信号を送る方式です。

標準DisplayPortとMini DisplayPortの形状や、HDMIとの見分け方については、別記事「DisplayPort端子」で詳しく紹介します。

USB-Cドックで映像とUSB機器を同時に使う場合

USB-CのDisplayPort Alt Modeでは、接続に使う高速信号の経路を映像とUSB通信で分け合う構成があります。例えば、USB-Cドックを使ってモニターと外付けSSDを同時に接続する場合、映像に多くの信号経路を使用すると、USB側の高速データ通信が制限されることがあります。

一方、映像とUSBの高速通信を同時に使える構成もあります。USB-Cドックを選ぶ際は、接続できるモニターの台数と解像度・Hzに加え、USB機器を同時に使った場合の性能も確認してみてください。

DisplayPort規格とケーブルの性能

DisplayPortは、パソコン用のデジタル映像接続規格として発展してきました。規格の改良によって、より高い解像度やリフレッシュレートに対応できるようになり、複数画面への映像出力やUSB-Cとの接続にも利用されています。

DisplayPortのバージョンによる違い

DisplayPortには、1.2、1.4、2.1など、複数のバージョンがあります。

DisplayPortの規格には、複数の通信速度や機能が含まれています。そのため、同じ「DisplayPort 2.1対応」と表示された機器でも、実際に利用できる最大通信速度は製品によって異なります。

HBR・UHBRとは？

DisplayPortでは、映像信号を送る速度を表す名称として「HBR」や「UHBR」が使われています。HBRは「High Bit Rate」、UHBRは「Ultra High Bit Rate」の略称で、UHBRの方が新しい高速通信方式です。

DisplayPortは「レーン」と呼ばれる複数の信号経路を使ってデータを送ります。代表的な転送方式と、4レーンを使用した場合の最大伝送レートは次のとおりです。

表の数値は信号の伝送レートを表しており、すべてを映像データに利用できる容量ではありません。例えば、4K・60Hzのモニターであれば、HBR2の通信方式で表示できる組み合わせがあります。

一方、非常に高い解像度やリフレッシュレートを利用する場合は、UHBRなど、より高速な通信方式が必要になることがあります。

DP8K・DP54・DP80とは？

DP8K・DP54・DP80は、DisplayPortケーブルの性能を示す認証表示です。DP8KはHBR3に対応する認証ケーブルで、DisplayPort 1.4世代などの高速通信に利用されています。DP54は最大54GbpsのUHBR13.5に対応するケーブルの認証区分です。以前のDP40という区分を置き換える形で導入されました。

DP80は最大80GbpsのUHBR20に対応する認証ケーブルです。

なお、従来の認証済みDP40ケーブルについても、VESAはDP54の要件を満たすと説明しています。

DisplayPortの高速通信を利用する際は、パソコン、モニター、ケーブルが共通して対応する転送方式を使用します。例えば、80GbpsのUHBR20で接続するには、3つともUHBR20に対応している必要があります。

端子の形が同じでも通信性能は異なる

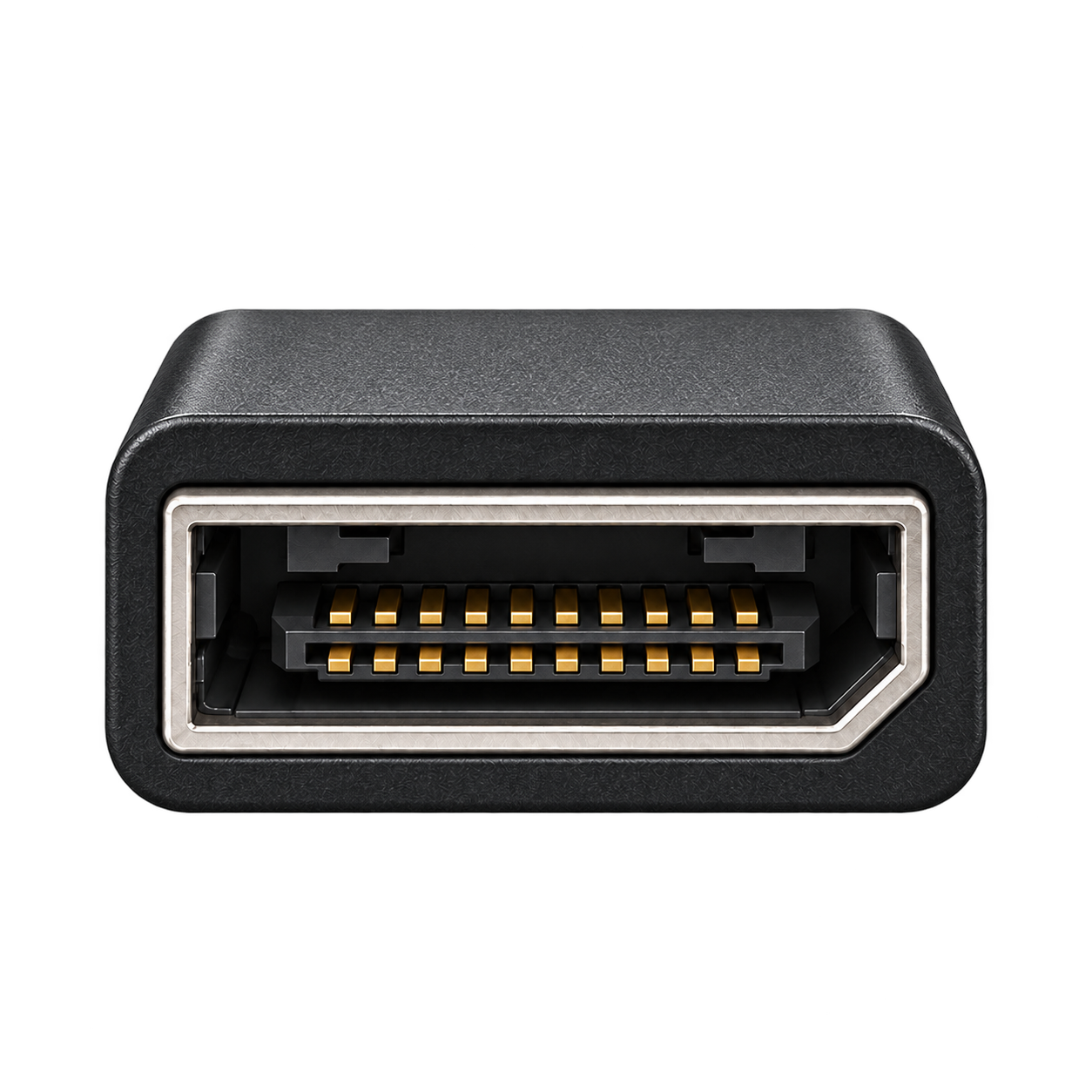

標準DisplayPortポート

標準DisplayPortは、対応する転送方式が異なっても基本的に同じ形状の端子を使用します。

そのため、差込口の形だけでは、HBR3に対応するのか、UHBR20に対応するのかは判断できません。機器のDisplayPort仕様と、ケーブルの認証表示を確認することが重要です。また、高解像度の映像では「DSC（Display Stream Compression）」という圧縮技術が使われることがあります。

DSCは映像を圧縮して送ることで、同じ伝送帯域でも、より高い解像度やリフレッシュレートを利用できるようにする仕組みです。DSCを利用する映像形式では、パソコンとモニターの両方が対応している必要があります。

DisplayPortケーブルの選び方

DisplayPortケーブルを選ぶときは、接続する機器の端子形状、表示したい解像度・Hz、配線に必要な長さを確認すると、必要な製品を絞り込めます。

接続する機器の端子に合わせる

パソコンとモニターの両方が標準DisplayPortなら、両端が標準DisplayPortのケーブルを使用します。パソコンがMini DisplayPort、モニターが標準DisplayPortなら、Mini DisplayPort―標準DisplayPortの対応ケーブルで接続できます。

USB-CからDisplayPortへ接続する場合は、パソコン側の映像出力に対応するケーブルや変換アダプターが必要です。

解像度・Hzとケーブル性能を合わせる

DisplayPortケーブルは、表示したい映像の条件に合わせて性能を選ぶことをおすすめします。例えば、一般的なオフィスで使用するフルHDや4K・60Hzのモニターなら、対応するHBR2・HBR3などのケーブルで接続できます。

一方、高解像度・高リフレッシュレートのモニターや複数画面を利用する場合は、より多くの映像データを送る必要があるため、パソコンとモニターの対応仕様に合わせたケーブルが必要です。モニターが4K・144Hzに対応していても、パソコン側の出力性能や、ケーブルが対応する転送方式によっては、その条件で表示できない場合があります。

複数画面やドックを使う場合

MSTハブやUSB-Cドックを使用する場合は、接続するモニターの台数と、それぞれの解像度・Hzを確認してください。例えば、2台の4Kモニターを同時に使用したい場合は、1台だけでなく、2台同時に4Kで表示できる構成かどうかが重要です。

また、ドックや変換器を経由するときは、その機器が対応する映像性能も関係します。配線する距離が長い場合は、実際に必要な長さで、使いたい解像度・Hzに対応したケーブルを選んでください。
