以前のパソコンやモニターには、横長の差込口に小さな接点が並んだ「DVI端子」が付いていることがあります。DVIには、デジタル映像を送るDVI-D、デジタルとアナログの両方に対応するDVI-Iなどの種類があります。さらに、シングルリンクとデュアルリンクという違いもあり、ケーブルを交換する際には注意が必要です。
この記事では、DVI端子の種類と形状、対応する解像度、VGAやHDMIへの接続方法について紹介します。
DVIとは？端子の形状と特徴
DVIは「Digital Visual Interface」の略称で、パソコンとモニターを接続するために開発された映像接続規格です。以前のデスクトップパソコンや液晶モニターで広く採用されており、デジタル映像を直接送れることが特徴です。また、アナログ映像に対応する端子も用意されているため、VGAなどの旧来の接続方式と併用されてきました。
DVIのプラグとポート
DVI端子は、横長の接続部分に複数の小さな接点が並び、その横に平たい接点が配置された形状をしています。
DVIプラグ（ケーブル側）

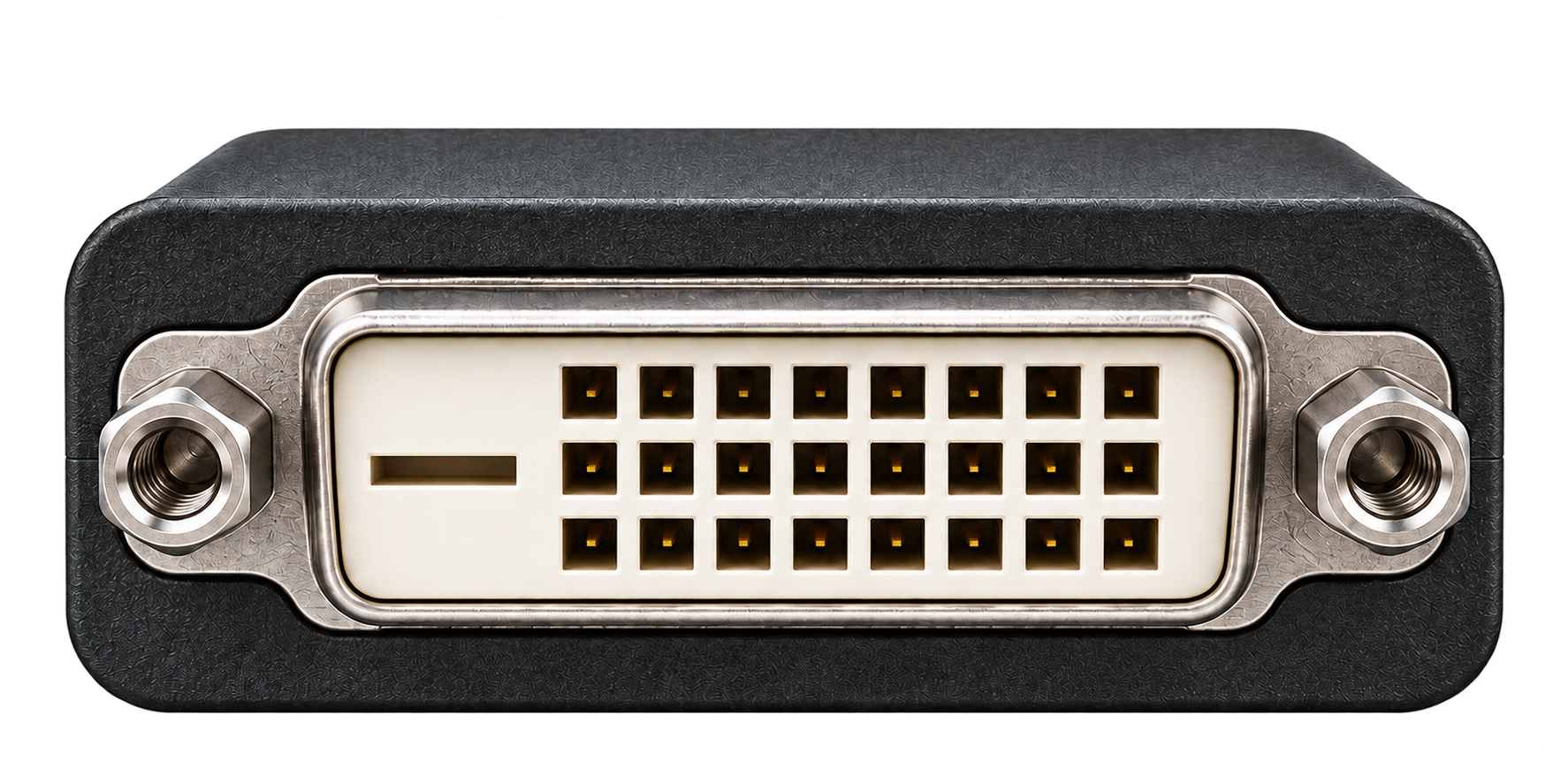

DVIポート（機器側）
プラグの左右には固定用のねじがあり、機器へ接続した後に締めることで、ケーブルが抜けにくくなります。
DVIには接点の数や配置が異なる種類があるため、プラグとポートの形状を確認してから接続する必要があります。また、DVIは基本的に映像用の接続規格です。HDMIやDisplayPortと異なり、通常のDVI接続では音声を送らないため、音声を再生する場合は別の接続を用意します。
DVI-D・DVI-I・DVI-Aの違い
DVIには、扱う映像信号によって3つの種類があります。
| 種類 | 扱う信号 | 特徴 |
|---|---|---|
| DVI-D | デジタル | パソコンからモニターへデジタル映像を送る |
| DVI-I | デジタル・アナログ | デジタルとアナログの両方に対応する接点を持つ |
| DVI-A | アナログ | アナログ映像専用の端子 |
DVI-D：デジタル映像専用
DVI-Dの「D」はDigital（デジタル）を意味します。デジタル信号を使ってパソコンからモニターへ映像を送る方式で、デジタル入力を備えた液晶モニターなどで使われています。DVI-Dにはアナログ映像用の接点がないため、VGA端子のモニターへ接続する場合は、デジタル信号をアナログ信号へ変換する必要があります。
DVI-I：デジタルとアナログの両方に対応
DVI-Iの「I」はIntegrated（統合された）を意味します。DVI-Dと同様のデジタル映像用の接点に加えて、アナログ映像を送るための接点を備えています。そのため、アナログ出力に対応するDVI-I端子であれば、対応する変換アダプターを使ってVGA入力のモニターへ接続できます。
DVI-IとDVI-Dを見分けるポイントは、端子の片側にある平たい接点の周囲です。DVI-Iには、平たい接点を囲むように4本の追加ピンがあります。
DVI-A：アナログ映像専用
DVI-Aの「A」はAnalog（アナログ）を意味します。アナログ映像専用の端子で、VGAと同じようなアナログ映像信号を扱います。DVI-DやDVI-Iと比べると見かける機会は少なく、既存のアナログ映像機器との接続などに使用されてきました。
シングルリンクとデュアルリンクの違い
DVIのデジタル接続には、「シングルリンク」と「デュアルリンク」という2種類の伝送方式があります。シングルリンクは1系統のデジタル映像伝送路を使う方式で、デュアルリンクは伝送路を追加することで、より多くの映像データを送れるようにした方式です。例えば、シングルリンクでは1920×1200・60Hz、デュアルリンクでは2560×1600・60Hzといった映像に対応する構成があります。
なお、デュアルリンクはモニターを2台接続するという意味ではありません。1台のモニターへ、より多くの映像データを送るための方式です。
接点の数と配置で4種類を見分ける
DVI-DとDVI-Iには、それぞれシングルリンクとデュアルリンクが存在します。ケーブル側のプラグを正面から見ると、次のような違いがあります。

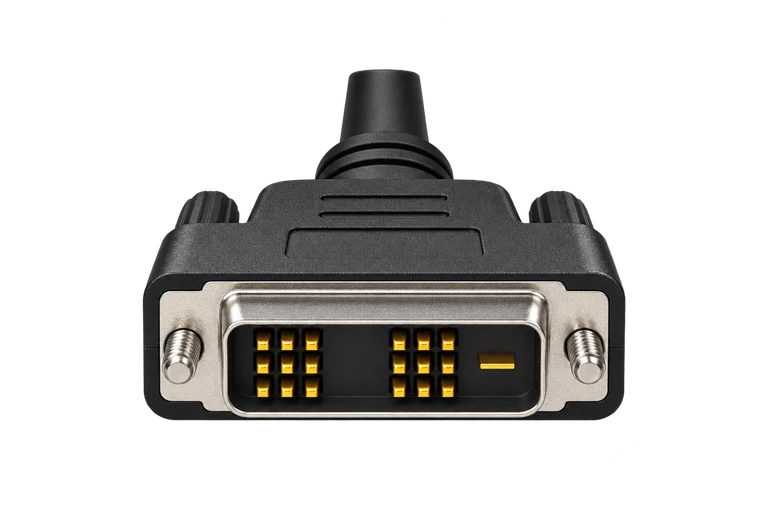

DVI-D シングルリンク（18＋1ピン）
デジタル映像用の18本のピンと、平たい接点が1つあります。中央部分に接点のない空間があることが特徴です。

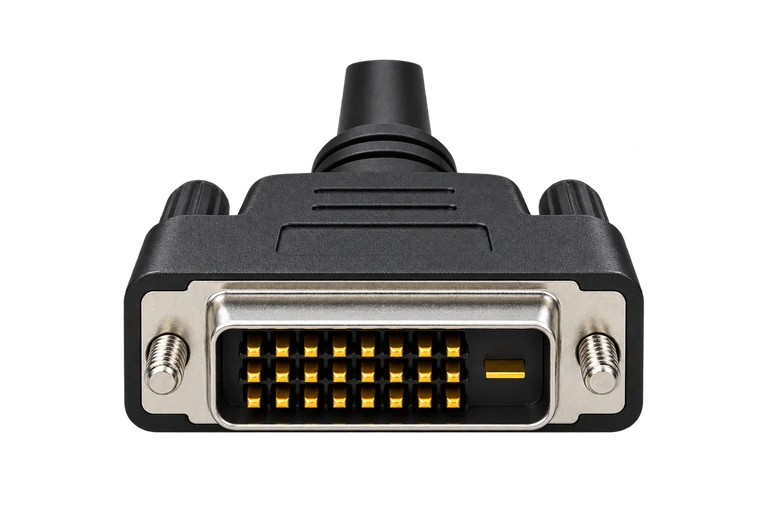

DVI-D デュアルリンク（24＋1ピン）
デジタル映像用の24本のピンと、平たい接点が1つあります。シングルリンクとは異なり、中央部分にもピンが並んでいます。

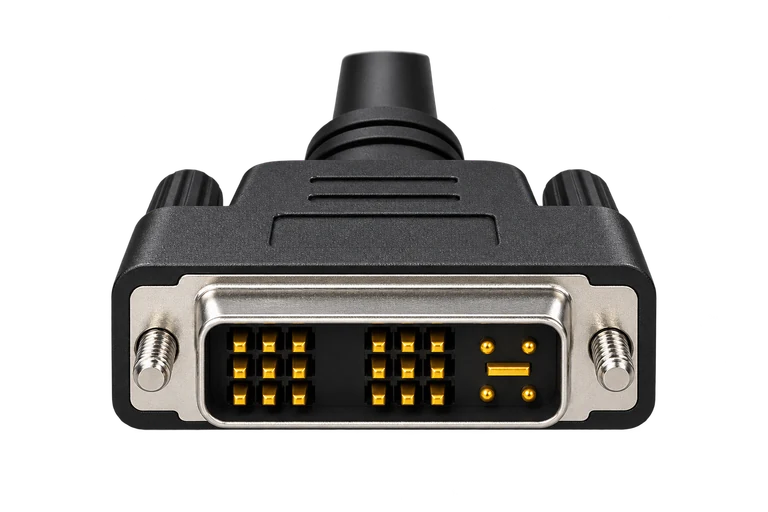

DVI-I シングルリンク（18＋5ピン）
デジタル映像用の18本のピンに加え、平たい接点と、その周囲にアナログ映像用の4本のピンがあります。

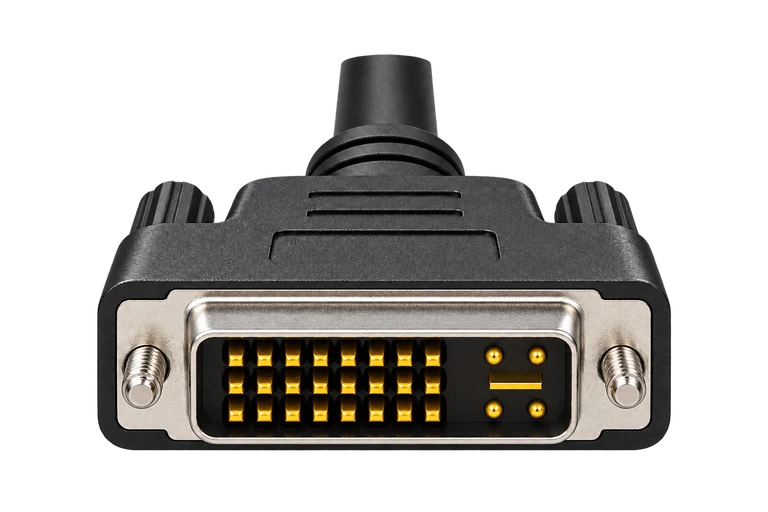

DVI-I デュアルリンク（24＋5ピン）
デジタル映像用の24本のピンと、アナログ映像用の追加接点を備えています。4種類のなかでは、最も多くの接点を持つ形状です。
| 種類 | 接点の構成 | 平たい接点の周囲 | 中央部分 |
|---|---|---|---|
| DVI-D シングルリンク | 18＋1 | 追加ピンなし | 空きあり |
| DVI-D デュアルリンク | 24＋1 | 追加ピンなし | 空きなし |
| DVI-I シングルリンク | 18＋5 | 4本の追加ピンあり | 空きあり |
| DVI-I デュアルリンク | 24＋5 | 4本の追加ピンあり | 空きなし |
「＋1」は平たい接点、「＋5」は平たい接点とその周囲の4本を表しています。つまり、DVIの種類を見分けるときは、平たい接点の周囲に4本のピンがあるか、中央部分に空きがあるかの2か所を確認すると分かりやすくなります。
解像度はどのくらい違う？
シングルリンクとデュアルリンクでは、送れる映像データの量が異なります。
| リンク方式 | 解像度・リフレッシュレートの代表例 |
|---|---|
| シングルリンク | 1920×1200・60Hz |
| デュアルリンク | 2560×1600・60Hz |
デュアルリンクは、シングルリンクよりも多くのデータを送れるため、高解像度のモニターに対応できます。ただし、デュアルリンクの性能を利用するには、パソコンのDVI出力、モニターのDVI入力、接続するケーブルがすべて対応している必要があります。
ケーブルだけをデュアルリンク対応品に交換しても、パソコン側がシングルリンクまでしか対応していなければ、利用できる解像度は広がりません。
DVI端子を使った接続方法
DVIは、以前のデスクトップパソコンや液晶モニターの接続に使われています。パソコンにDVI出力があり、モニターにも対応するDVI入力があれば、DVIケーブルで映像を送ることができます。
DVI出力のあるパソコン
DVIケーブル（映像を送る）
DVI入力のあるモニター
KVM（パソコン切替器）で使う場合
DVIは、複数のパソコンを1台のモニターやキーボード、マウスで操作するための「KVM（パソコン切替器）」でも使われています。例えば、2台のパソコンをDVI対応のKVMへ接続すれば、使用するパソコンを切り替えながら、同じモニターを利用できます。
このとき、DVIは映像を送る役割を持ち、キーボードやマウスの信号にはUSBなどを使用する構成があります。ただし、KVMにもシングルリンク対応とデュアルリンク対応の違いがあります。例えば、パソコンとモニターがデュアルリンクに対応していても、途中のKVMがシングルリンクまでしか対応していなければ、デュアルリンクの性能は利用できません。
高解像度のモニターをKVM経由で使う場合は、KVM本体の対応解像度とリンク方式も確認してください。
DVIからVGA・HDMIへ変換する方法
DVI端子を備えたパソコンから、VGAやHDMI入力のモニターへ接続する方法もあります。ただし、DVI-DとDVI-Iでは扱える信号が異なるため、必要な変換方法が変わります。
DVI-IからVGAへ接続する
DVI-I端子は、デジタル映像用とアナログ映像用の両方の接点を備えています。パソコンのDVI-I出力がアナログ映像に対応している場合は、DVI-I―VGA変換アダプターを使用して、VGA入力のモニターへ接続できます。この場合は、パソコンから出ているアナログ信号をVGA端子へつなぐため、信号をデジタルからアナログへ変換する回路は必要ありません。
DVI-DからVGAへ接続する
DVI-Dはデジタル映像専用のため、VGAへ接続するには信号を変換する必要があります。

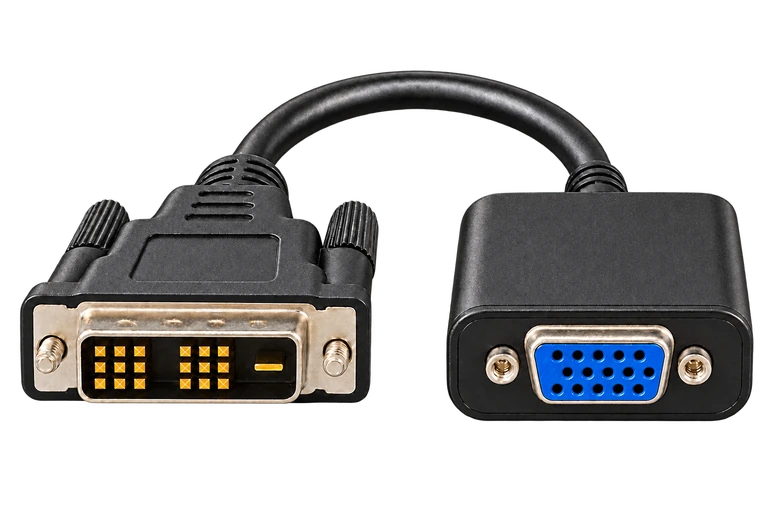

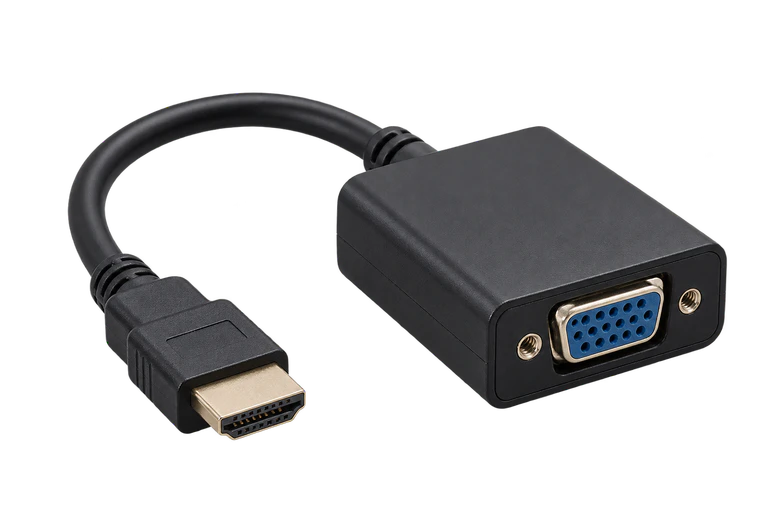

DVI-DからVGAへの変換アダプター
DVI-D出力からVGA入力へ接続する場合は、デジタル信号をアナログ信号へ変換する回路を備えた「アクティブ変換アダプター」を使用します。
例えば、DVI-D出力のパソコンとVGA入力のモニターなら、次のような接続になります。
パソコン（DVI-D出力） → DVI-D・VGA変換アダプター → VGAケーブル → モニター（VGA入力）
DVI-Dにはアナログ映像信号がないため、変換回路を持たない単純なDVI―VGA変換アダプターでは接続できません。アダプターを購入する際は、「DVI-D出力からVGA入力へ変換できる」と明記された製品を選んでください。
DVIからHDMIへ接続する
DVI-DとHDMIは、どちらもデジタル映像を送る規格です。そのため、対応するDVI―HDMIケーブルや変換アダプターを使えば、DVI出力のパソコンからHDMI入力のモニターへ映像を送ることができます。DVI-Iでも、デジタル映像に対応した出力であれば、DVI―HDMI変換ケーブルなどを使って接続できます。ただし、通常のDVI接続では音声を送らないため、HDMIモニターへ変換して接続する場合も、音声は別のケーブルなどで送るのが基本です。
また、一般的なDVI―HDMI変換ケーブルは、DVIのシングルリンク相当のデジタル映像接続に対応しています。DVIデュアルリンクが必要な2560×1600・60Hzなどの映像を扱いたい場合は、単純な変換ケーブルでは対応できないことがあります。
DVIケーブルを交換するときの注意点
DVI-DとDVI-Iはそのまま接続できる？
DVI-Dのプラグは、デジタル映像に対応したDVI-Iのポートへ接続できる組み合わせがあります。
一方、DVI-Iのプラグには、平たい接点の周囲にアナログ映像用の4本のピンが追加されています。そのため、DVI-IプラグをDVI-D専用のポートへそのまま差し込むことはできません。また、シングルリンクとデュアルリンクでは中央部分のピンの配置が異なります。デュアルリンクのプラグを、追加ピンを受ける穴がないポートへ差し込むこともできません。
ケーブルを交換するときは、DVI-DかDVI-Iかという種類と、シングルリンクかデュアルリンクかという2つの条件を合わせて確認してみてください。
ピンが全部そろっていれば高性能？
DVI端子には、デュアルリンク用のピンがすべて並んでいても、機器内部ではシングルリンクの信号しか扱わない製品があります。例えば、DVI-Iデュアルリンクと同じ形状の端子が付いているドックや切替器でも、実際の映像出力はシングルリンクまでという場合があります。
また、DVI-Iの平たい接点の周囲にある4本のピンは、アナログ映像用です。デュアルリンクの追加接点とは役割が異なります。必要な解像度で使用できるかを判断するには、端子の形だけでなく、パソコン・モニター・ケーブル・変換器などが対応する映像信号とリンク方式を確認することが大切です。
