電源プラグとコンセントの種類

電源プラグとコンセントとは？

電源プラグは、電源コードの先端にある、コンセントへ差し込む部分です。コンセントは、壁や床、電源タップなどに設けられた電源の差込口を指します。日本の一般的な100V用コンセントには、縦長の差込口が2つあり、対応する電源プラグの金属部分を差し込むことで機器へ電力を供給します。

電源プラグ（ケーブル側）

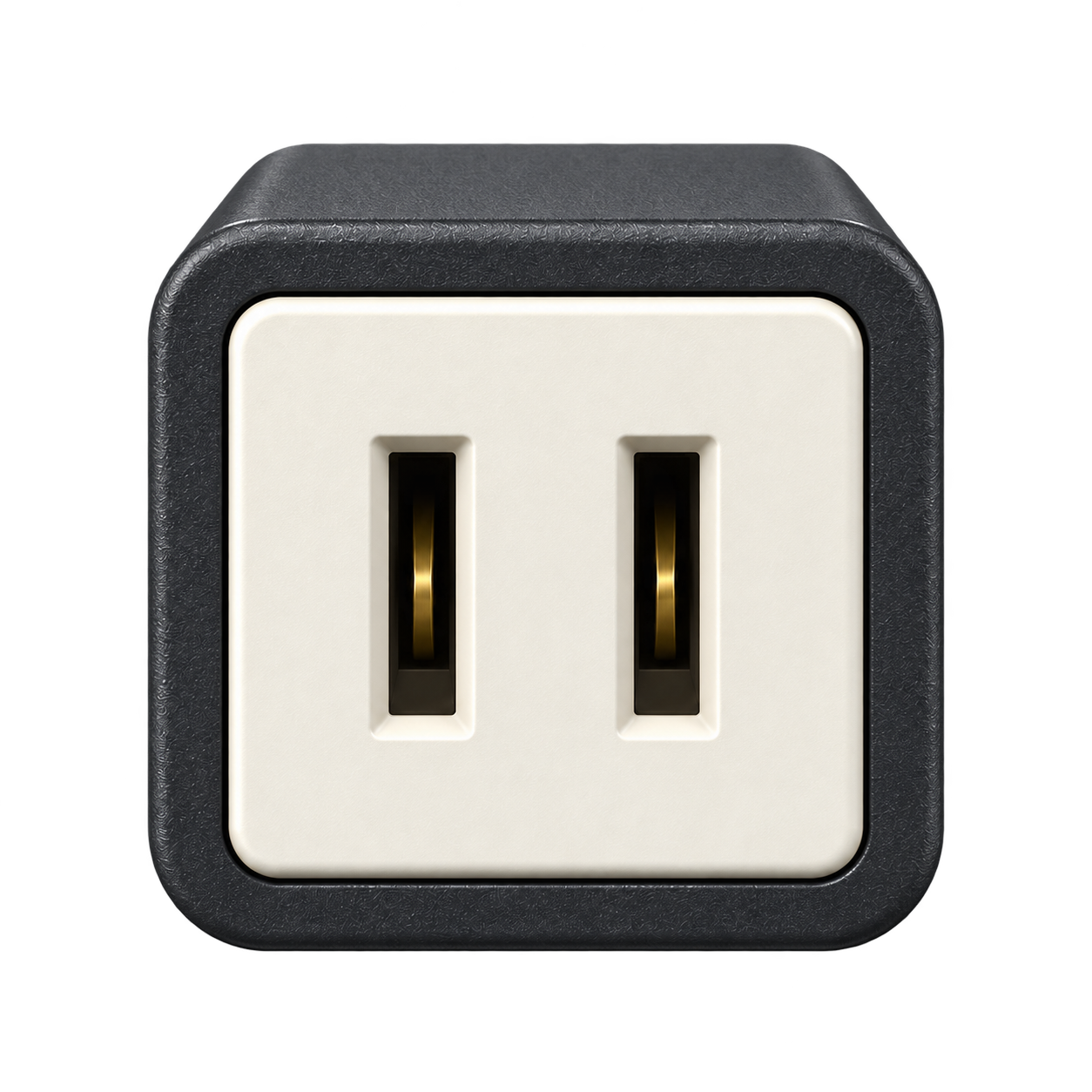

コンセント（施設側）

電源プラグの金属部分は「栓刃（せんじん）」とも呼ばれ、コンセント内部の金属製の接点と接触して電気を流します。

接触が不十分だと異常発熱につながることがあるため、プラグとコンセントは適切な組み合わせで使用する必要があります。

電源プラグの3つの種類と特徴

日本のオフィスで使用される代表的な電源プラグには、「2極プラグ」「接地極付きプラグ」「接地線付きプラグ」があります。

2極プラグ

2極プラグは、平たい金属の刃が2本あるタイプです。日本の一般的な100V用コンセントに対応しており、モニターやプリンター、ACアダプターなど、さまざまな電気機器で使用されています。2本の刃は電気を供給するためのもので、接地（アース）用の極は付いていません。

2極プラグを採用している機器には、二重絶縁などの構造によって、保護接地を必要としないものもあります。ただし、2極プラグだから必ずアースが不要というわけではありません。機器に別の接地端子が設けられている場合などは、その機器の指定に従ってください。

接地極付きプラグ（3ピン）

接地極付きプラグは、電源を供給する2本の刃に、接地用のピンを加えたタイプです。3ピンプラグとも呼ばれます。

接地用のピンは、機器に漏電などが発生した際の感電リスクを低減するためのものです。デスクトップパソコンやサーバー、業務用機器などで使われています。

対応する接地極付きコンセントへ差し込むと、電源の接続と接地を同時に行えるのが特徴です。通常の2つ穴のコンセントには3本目のピンを差し込めないため、接地極付きコンセントが必要になります。

なお、3ピンから2ピンへ変換するアダプターもありますが、変換しただけでは接地が確保されません。使用する場合は、機器が認める方法でアース線を適切に接続する必要があります。

接地線付きプラグ

接地線付きプラグは、平たい金属の刃が2本あり、それとは別にアース線が付いているタイプです。電源プラグをコンセントに差し込む前に、アース線をコンセント側の接地端子へ接続します。取り外す際は、電源プラグを抜いてからアース線を外します。

3ピンプラグでは接地用のピンを使いますが、接地線付きプラグでは独立した線を使って接地する点が異なります。アース線を接続する端子が設けられていない場合は、設備担当者に相談してください。接続・取り外しの方法や順番についても、機器の取扱説明書に従う必要があります。

コンセントの種類とプラグの組み合わせ

2つ穴・接地極付き・接地端子付きコンセントの違い

コンセント側にも、接地への対応によっていくつかの種類があります。

接地極は3ピンプラグの接地用ピンを受ける部分、接地端子はアース線を接続する部分です。また、接地極と接地端子の両方を備えたコンセントもあります。接地極付きコンセントには、対応する2極プラグも差し込める製品があります。ただし、2極プラグを差し込んだからといって、その機器が接地されるわけではありません。

形状だけでなく電圧・電流も確認する

電源プラグとコンセントは、形状だけでなく、対応する電圧や電流にも違いがあります。日本のオフィスでは100Vのコンセントが広く使われていますが、機器によっては200Vの電源を使用するものもあります。また、15A用と20A用など、流せる電流の上限によって異なる種類があります。例えば、一般的な100V・15A用コンセントのほかに、15Aと20Aのプラグに対応した兼用コンセントも存在します。

プラグやコンセントには「15A 125V」「20A 250V」などの定格が表示されています。これらは使用できる電圧・電流の範囲を示すもので、実際の供給電圧そのものを表しているわけではありません。コンセントの形が似ていても、対応する電圧や電流が異なる場合があるため、プラグを加工したり、無理に差し込んだりしてはいけません。

海外のコンセントと形状変換プラグ

海外では、国や地域によって電源プラグとコンセントの形が異なります。例えば、日本で使われる平たい2本の刃があるタイプのほか、丸いピンが2本あるタイプや、3本の角ばったピンが付いたタイプなどがあります。こうした形の違いに対応するために使われるのが「形状変換プラグ」です。ただし、形状変換プラグは差し込む部分の形を変えるもので、電圧を変換する装置ではありません。

海外で機器を使用する際は、プラグの形状に加えて、機器・ACアダプター・電源コードが現地の電圧や周波数に対応しているかも確認してください。

電源プラグと機器側コネクターの違い

デスクトップパソコンやモニターなどには、電源コードを本体から取り外せる製品があります。このような電源コードでは、コンセント側と機器側で異なる形状の接続部分が使われています。例えば、一般的な着脱式の電源コードには、コンセント側に日本の2極または3ピンプラグ、機器側にIEC C13コネクターを備えたものがあります。

コンセント（電源の供給元）

IEC C13コネクター（ケーブル側）

接続先の機器（モニターの例）

IEC C13コネクターは、対応する機器側のIEC C14インレットに差し込んで使用します。

コンセント側の電源プラグと機器側の電源コネクターは、それぞれ異なる規格で形状が定められています。そのため、電源コードを交換する場合は、コンセント側だけでなく、機器側のコネクターの形状や定格、接地への対応も合わせる必要があります。機器用電源コネクターにはC13・C14以外にも複数の種類があり、形状や対応する機器が異なります。

電源プラグの正しい抜き差しと取り扱い

電源プラグを抜くときは、コードではなくプラグ本体を持って、まっすぐ引き抜いてください。コードを引っ張ったり、斜めに強い力をかけたりすると、内部の電線やプラグの金属部分を傷める原因になります。また、コンセントへ差し込む際は、接続部分に異物がないことを確認し、プラグが確実に差し込まれた状態で使用してください。差し込みが不十分な状態や、コンセントの接点が緩んでいる状態では、異常発熱につながるおそれがあります。

特に、次のような状態が見られた場合は使用を中止してください。

• プラグの金属部分が曲がっている、変形している
• プラグやコンセントが焦げている、変色している
• 差し込んだプラグが緩く、抜けかける
• 異臭や異常な発熱がある
• コードの付け根が破損している

このような異常がある場合は、抜き差しを繰り返して動作を試さず、設備担当者や販売店などに点検を依頼してください。熱い部分や損傷した箇所には触れないでください。機器を移動する際には、取扱説明書や業務上の手順に従って電源を切り、コードが家具に挟まれたり、プラグに無理な力がかかったりしないように取り扱いましょう。
